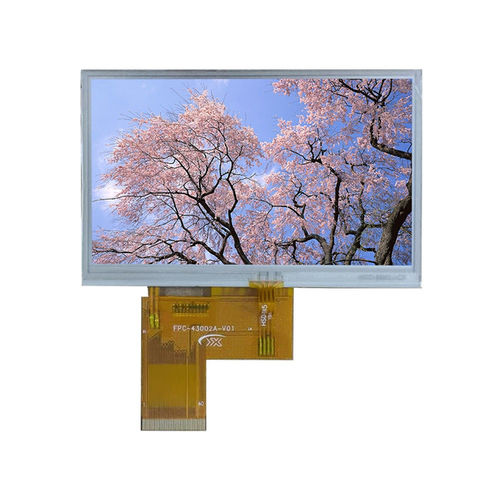

TFT LCDディスプレイ モジュール YX43002 series

IPS方式カラー480 x 272

製品概要
YX43002Aは、480×272解像度、40ピンRGBインターフェースを備えた4.3インチ IPS TFT LCDモジュールです。産業用制御パネル、医療端末、組込みHMIシステム向けに設計されています。IPSパネルとAll-O'Clockの広視野角により、どの方向からでも色の一貫性と高い視認性を提供します。ドライバICにSC7283Aを採用し、RGB信号処理の安定性と長期の信頼動作を確保します。コンパクトな外形と高輝度により、制御コンソール、ハンドヘルド機器、プロフェッショナルな組込み機器に適しています。

基本仕様

• 型番: YX43002A
• 表示サイズ: 4.3 inch
• LCD種別: IPS TFT-LCD、透過型
• 解像度: 480 (RGB) × 272
• 有効表示領域: 95.04 × 53.86 mm
• 外形寸法: 105.5 × 67.2 × 3.0 mm
• ピッチ: 0.198 × 0.198 mm
• 視野方向: All-O'Clock
• ドライバIC: SC7283A
• インターフェース: 40ピン RGB

機械図
組み込みやパネル切欠けの参照用に、機械図および取り付け寸法図を提供します。設計・組立を容易にします。

光学特性

• 解像度: 480 × 272
• コントラスト比 (typ.): 800:1
• 色域 (typ.): 60%
• 輝度 (typ.): 550 cd/m²
• 輝度均一性 (typ.): 80%
• 視野角 (CR ≥ 10): 80°（全方向）
• 応答速度 (typ.): 25 ms

動作条件

• 動作温度: -20°C〜+70°C
• 保存温度: -30°C〜+80°C
• 湿度: ≤ 90% RH (60°C)

用途

• 産業用制御パネル
• 医療用端末
• 組込みHMIシステム
• 制御コンソールおよび携帯機器

技術的特徴

• ドライバIC: SC7283A により安定したRGB処理を実現
• 40ピン並列RGBインターフェースでMCU/FPGAに直接接続可能
• 広視野IPSパネル（All-O'Clock）で多角度からの視認性を確保
• 高輝度と良好な均一性で屋内産業用途に適合
• パネル組込みや携帯筐体に適したコンパクト外形
