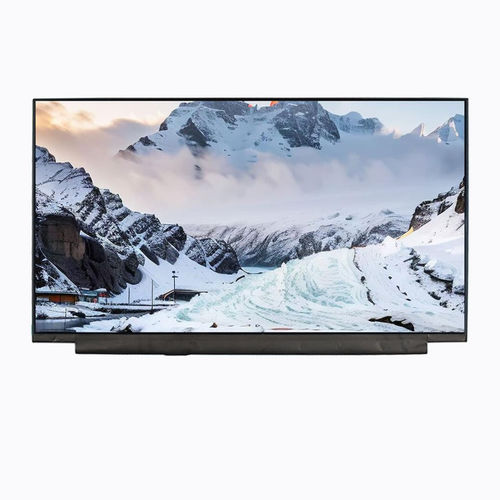

TFT LCDディスプレイ モジュール YX21520376811FA-LP8

IPS方式カラー1920 x 1080

製品概要
Yousee の YX21520376811FA-LP8 は、21.5インチ IPS TFT-LCD 表示モジュール（1920×1080、Full HD）で、LVDS インターフェースを備えています。産業用モニター、HMI パネル、組込み表示プラットフォーム、プロフェッショナルな可視化機器向けに設計されており、広視野角、長期安定動作、信頼性の高い信号伝送を提供します。

主な特長

• 21.5" Full HD（1920×1080）IPS TFT-LCD、透過型
• All-O'Clock 視野（輝度・色再現の均一な広視野角）
• 産業環境での耐ノイズ性に優れた LVDS インターフェース
• 白色 LED バックライト
• Normally Black 表示モード、RGB 垂直ストライプ配列

基本仕様（表）
表示サイズ：21.5 inch
LCD タイプ：IPS TFT-LCD、透過型
表示モード：Normally Black
解像度：1920（RGB）×1080
有効表示領域：476.06 × 267.79 mm
外形寸法：495.60 × 292.20 × 11.50 mm
画素ピッチ：0.24825 × 0.24825 mm
画素配列：RGB 垂直ストライプ
視野方向：All-O'Clock（IPS）
インターフェース：LVDS
バックライト：白色 LED

光学特性（表）
解像度（標準）：1920 × 1080
コントラスト比（標準）：1000 : 1
色域（標準）：72% NTSC
輝度（標準）：250 cd/m²
輝度均一性（標準）：80%
視野角（CR ≥ 10）：85° / 85° / 85° / 85°
応答速度（標準）：30 ms

動作条件（表）
動作温度：0°C ~ +50°C
保管温度：-20°C ~ +60°C

機械図面
組込み・取り付け参照用に外形寸法と機械図面を提供：外形 495.60 × 292.20 × 11.50 mm、表示領域 476.06 × 267.79 mm。

使用上の注意

• 産業用モニター、HMI、組込みプラットフォーム、プロ用可視化機器向けに設計されています。
• 電気的にノイズの多い産業環境では、LVDS インターフェースを推奨します（信号伝送の安定性と EMI 耐性）。
• IPS 技術により広視野角で安定したコントラストと正確な色再現が得られ、オペレーター向けパネルや制御室に適しています。

仕様／技術仕様

• モデル：YX21520376811FA-LP8
• ブランド：Yousee
• 表示サイズ：21.5 inch
• 解像度：1920（RGB）×1080（Full HD）
• LCD タイプ：IPS TFT-LCD、透過型
• 表示モード：Normally Black
• 視野方向：All-O'Clock（IPS）
• インターフェース：LVDS
• 有効表示領域：476.06 × 267.79 mm
• 外形寸法：495.60 × 292.20 × 11.50 mm
• 画素ピッチ：0.24825 × 0.24825 mm
• 画素配列：RGB 垂直ストライプ
• バックライト：白色 LED
• コントラスト比：1000 : 1（標準）
• 色域：72% NTSC（標準）
• 輝度：250 cd/m²（標準）
• 輝度均一性：80%（標準）
• 視野角（CR ≥ 10）：85° / 85° / 85° / 85°
• 応答速度：30 ms（標準）
• 動作温度：0°C ~ +50°C
• 保管温度：-20°C ~ +60°C
