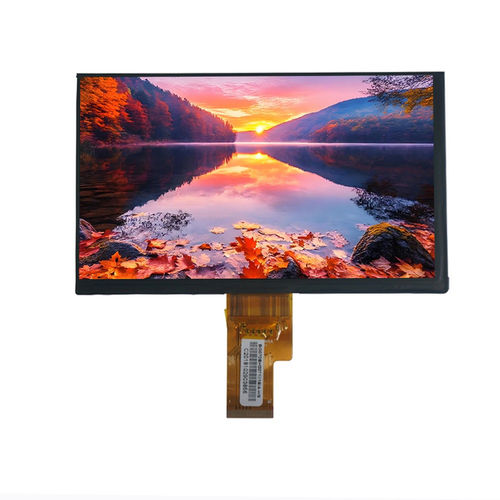

TFT LCDディスプレイ モジュール YXM116B40-121-0102

IPS方式カラー1920 x 1080

製品概要
YXM116B40-121-0102は、11.6インチのフルHD（1920×1080）TFT-LCDオープンセルディスプレイで、eDPインターフェースを搭載しています。産業用モニタ、組込み表示システム、医療機器、およびバックライトや筐体をシステム設計者が組み込むカスタム表示ソリューション向けに設計されています。オープンセルパネルのためバックライトは含まれておらず、プロジェクト要件に応じてカスタムバックライト、光学フィルム、カバーガラス、タッチパネルを統合できます。

主な特長

• 11.6インチ FHD（1920 × 1080）解像度
• TFT-LCD オープンセル、透過型（バックライトは含まれません）
• 高速信号伝送向けのeDPインターフェース
• 広視野角のIPS（All-O’Clock）
• Normally Black表示モード、RGB縦ストライプ画素配列
• システム統合向け設計：カスタムバックライト、光学フィルム、カバーガラス、タッチセンサーをサポート

基本仕様
表示サイズ：11.6インチ
LCDタイプ：TFT-LCD オープンセル、透過型
表示モード：Normally Black
解像度：1920（RGB）×1080
有効表示領域：256.32 × 144.18 mm
外形寸法：267.72 × 157.77 × 1.50 mm
画素ピッチ：0.1335 × 0.1335 mm
画素配列：RGB 縦ストライプ
視野方向：All-O’Clock（IPS）
インターフェース：eDP
バックライト：含まれていません（オープンセル）

光学特性
解像度（典型）：1920 × 1080
コントラスト比（典型）：1000 : 1
色域（典型）：72% NTSC
視野角（CR ≥ 10）（典型）：85° / 85° / 85° / 85°
応答速度（典型）：30 ms

動作条件
動作温度：0°C ～ +50°C
保管温度：-20°C ～ +60°C

機械的事項 / 注意
バックライトを含まないオープンセルパネルで、バックライト、カバーガラス、タッチセンサー、最終筐体を供給するシステムインテグレータ向けです。有効表示領域および外形寸法は機械的統合のために提供されています。

技術仕様

• モデル：YXM116B40-121-0102
• 表示サイズ：11.6インチ
• 解像度：1920 × 1080（FHD）
• パネルタイプ：TFT-LCD オープンセル、透過型
• インターフェース：eDP
• 有効表示領域：256.32 × 144.18 mm
• 外形寸法：267.72 × 157.77 × 1.50 mm
• 画素ピッチ：0.1335 × 0.1335 mm
• 画素配列：RGB 縦ストライプ
• 視野角：IPS / All-O'Clock、85° / 85° / 85° / 85°
• コントラスト比：1000:1
• 色域：72% NTSC
• 応答速度：30 ms
• 動作温度：0°C ～ +50°C
• 保管温度：-20°C ～ +60°C
• バックライト：含まれていません（オープンセル）
