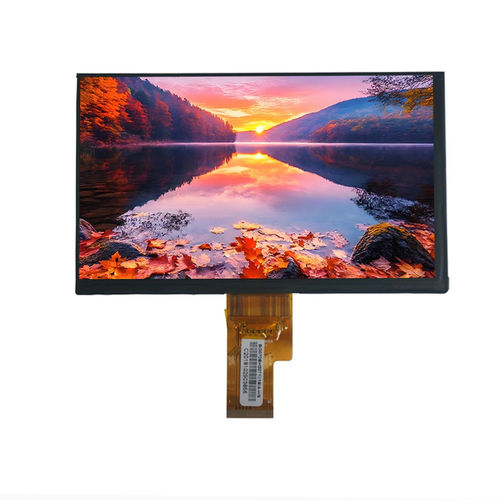

TFT LCDディスプレイ モジュール YX10121151816HE

TNカラー1024 x 600

概要
YX10121151816HEは、1024×600（WSVGA）解像度とLVDSインターフェースを備えた10.1" TFT液晶表示モジュールで、産業用HMI、組込機器および信号安定性と長期信頼性を求めるプロフェッショナル表示用途向けに設計されています。10.1"の表示領域は、操作パネル、監視ステーション、グラフィカルコントロールダッシュボードでの視認性を向上させます。Normally Black表示とLVDSにより、電気的ノイズの多い環境でもバランスの取れたコントラストと高い耐干渉性を提供します。

基本仕様
表示サイズ — 10.1インチ
LCD種類 — TFT-LCD（透過型）
表示モード — Normally Black
解像度 — 1024 (RGB) × 600 (WSVGA)
アクティブエリア — 222.72 × 125.28 mm
外形寸法 — 235.00 × 143.00 × 5.20 mm
画素ピッチ — 0.2175 × 0.2088 mm
画素配列 — RGB Vertical Stripe
視野方向 — 6時（TN）
インターフェース — LVDS
バックライト — 白色LED

光学特性
解像度 — 1024 × 600
コントラスト比 — 500 : 1
輝度 — 300 cd/m²
輝度均一性 — 80%
視野角（CR ≥ 10）— 70° / 70° / 50° / 70°
応答速度 — 25 ms

動作条件
動作温度 — -20°C～+70°C
保存温度 — -30°C～+80°C
湿度 — ≤ 90% RH（60°C）

用途

• 産業用制御システム
• ヒューマンマシンインターフェース（HMI）
• 組込機器およびプロフェッショナルディスプレイ
• 操作パネル、監視システム、グラフィカルコントロールダッシュボード

技術仕様

• 型番: YX10121151816HE
• ブランド: Yousee
• 表示サイズ: 10.1インチ
• 解像度: 1024 (RGB) × 600 (WSVGA)
• LCD種類: TFT-LCD（透過型）
• 表示モード: Normally Black
• 視野方向: 6時（TN）
• インターフェース: LVDS
• アクティブエリア: 222.72 × 125.28 mm
• 外形寸法: 235.00 × 143.00 × 5.20 mm
• 画素ピッチ: 0.2175 × 0.2088 mm
• 画素配列: RGB Vertical Stripe
• バックライト: 白色LED
• コントラスト比: 500:1
• 輝度: 300 cd/m²
• 輝度均一性: 80%
• 視野角（CR ≥ 10）: 70°/70°/50°/70°
• 応答速度: 25 ms
• 動作温度: -20°C～+70°C
• 保存温度: -30°C～+80°C
• 湿度: ≤ 90% RH（60°C）
