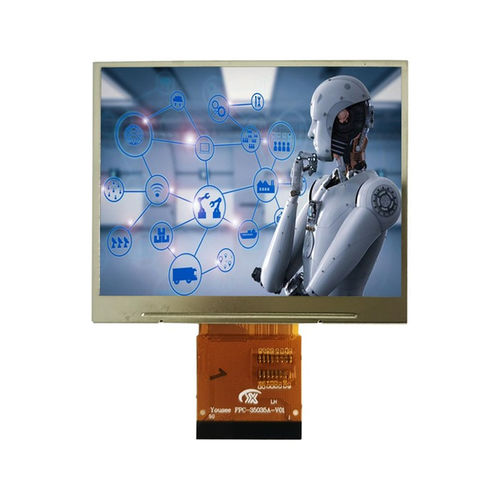

TFT LCDディスプレイ モジュール YX35035A

TNカラー320 x 240

製品概要
YX35035A は、320×240 解像度の 3.5 インチ TFT-LCD 表示モジュールで、複数インターフェース（8080/6800 MCU 並列、SPI、RGB）に対応します。産業用制御パネル、ハンドヘルド端末、組込みシステム向けに設計されており、6時方向の視野に最適化された TN 透過型パネル、SSD2119 ドライバ IC、容易に組み込み可能なコンパクトな外形を備えます。

主な特長

• 表示サイズ：3.5 インチ
• 解像度：320 (RGB) × 240
• LCD 種類：TN TFT-LCD、透過型
• 視野方向：6時（前面表示に最適）
• ドライバ IC：SSD2119
• インターフェース：8080 / 6800 MCU、SPI、RGB（マルチインターフェース対応）
• 産業用制御パネル、ハンドヘルド端末、組込みシステムに適合

基本仕様
表示サイズ：3.5 インチ
LCD 種類：TN TFT-LCD、透過型
解像度：320 (RGB) × 240
有効表示領域：70.08 × 52.56 mm
外形寸法：76.9 × 63.9 × 3.1 mm
ピクセルピッチ：0.219 × 0.219 mm
視野方向：6時
ドライバ IC：SSD2119
インターフェース：8080 / 6800 MCU、SPI、RGB

光学特性
解像度：320 × 240
コントラスト比：800 : 1
色域：60%
輝度：350 cd/m²
輝度均一性：80%
視野角 (CR ≥ 10)：70°（左右）、70°（上）、60°（下）
応答時間：25 ms

動作条件
動作温度：-20°C ~ +70°C
保存温度：-30°C ~ +80°C
湿度：≤ 90% RH（60°C）

技術仕様

• 型番：YX35035A
• 表示サイズ：3.5 インチ
• 解像度：320×240 (RGB)
• LCD 種類：TN、透過型
• 有効表示領域：70.08 × 52.56 mm
• 外形寸法：76.9 × 63.9 × 3.1 mm
• ピクセルピッチ：0.219 × 0.219 mm
• 視野方向：6時
• ドライバ IC：SSD2119
• インターフェース：8080 / 6800 MCU、SPI、RGB
• コントラスト比：800:1
• 色域：60%
• 輝度：350 cd/m²
• 輝度均一性：80%
• 視野角：70°（左右）、70°（上）、60°（下）
• 応答時間：25 ms
• 動作温度：-20°C ~ +70°C
• 保存温度：-30°C ~ +80°C
• 湿度：≤ 90% RH（60°C）
