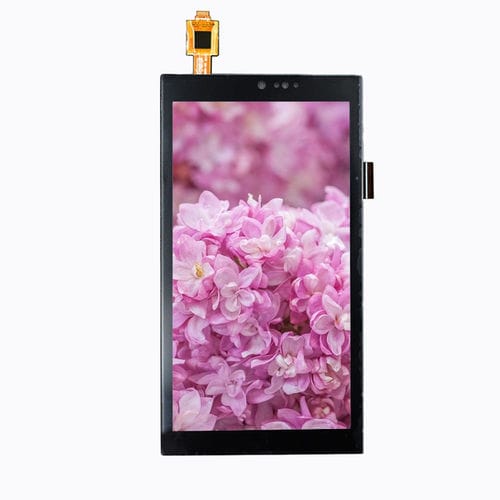

TFT LCDディスプレイ モジュール YX50092A

IPS方式カラーグラフィック

製品概要
YX50092A は、縦型フォーマットの 5.0 インチ TFT-LCD モジュールで、720×1280 の HD 解像度を備えています。高いピクセル密度と All-O’Clock（IPS）視野により、複数角度で安定した視認性を提供します。携帯端末、産業用 HMI、スマート機器、組込みディスプレイシステム向けに設計され、制御用に 3 線式 SPI、映像用に 24 ビット RGB インターフェースを備え、MCU や SoC との柔軟な統合が可能です。モジュール厚約 1.7 mm の薄型設計で、スペース制約のある機器への組込みに適しています。

基本仕様
表示サイズ：5.0 インチ
LCD タイプ：TFT-LCD、透過型
解像度：720 (RGB) × 1280
有効表示領域：62.1 × 110.4 mm
外形寸法：64.8 × 118.63 × 1.7 mm
画素ピッチ：0.0945 × 0.0945 mm
視野方向：All-O’Clock（IPS／全方向視野）
インターフェース：3 線式 SPI + 24 ビット RGB

光学特性
解像度（典型）：720 × 1280
コントラスト比（典型）：800 : 1
色域（典型）：60%
輝度（典型）：450 cd/m²
輝度均一性（典型）：80%
視野角（CR ≥ 10）：80°（全方向）
応答時間（典型）：25 ms

動作条件
動作温度：-20°C ～ +70°C
保管温度：-30°C ～ +80°C
湿度：≤ 90% RH（60°C）

機械図面と画像
モジュール厚さ約 1.7 mm のコンパクトな機械設計。組込みや取付け参照用の機械図面および寸法画像を提供します。

用途
携帯端末、産業用 HMI、スマート機器、組込みディスプレイシステムなど、SPI + RGB インターフェースを必要とする高密度ピクセルの縦型表示用途に適しています。

技術仕様

• 型番：YX50092A
• 表示サイズ：5.0 インチ
• 解像度：720 (RGB) × 1280
• LCD タイプ：TFT-LCD、透過型
• 有効表示領域：62.1 × 110.4 mm
• 外形寸法：64.8 × 118.63 × 1.7 mm
• 画素ピッチ：0.0945 × 0.0945 mm
• インターフェース：3 線式 SPI + 24 ビット RGB
• 視野方向：All-O’Clock / IPS、80°（全方向）
• コントラスト比：800 : 1（典型）
• 色域：60%（典型）
• 輝度：450 cd/m²（典型）
• 輝度均一性：80%（典型）
• 応答時間：25 ms（典型）
• 動作温度：-20°C ～ +70°C
• 保管温度：-30°C ～ +80°C
• 湿度：≤ 90% RH（60°C）
• モジュール厚さ：約 1.7 mm
