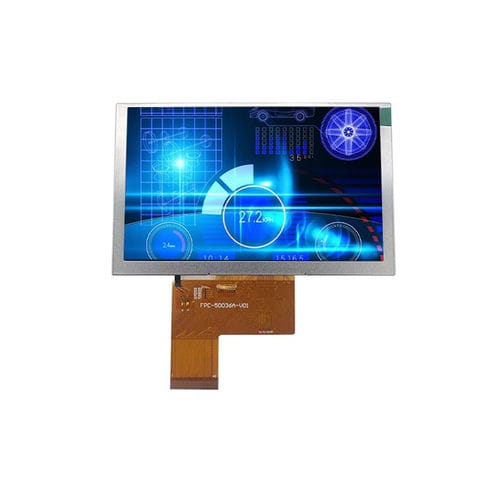

TFT LCDディスプレイ モジュール YX50036A

IPS方式カラー800 x 480

概要
YouseeのYX50036Aは、800×480（WVGA）解像度、24ビットRGBインターフェースを備えた5.0インチIPS TFT LCD表示モジュールです。産業用制御パネル、組込みHMIシステム、プロフェッショナル機器向けに設計されており、All-O'Clockの広視野角を持つIPSパネルは、方向に依らない安定した色再現とコントラスト、良好な視認性を提供します。ドライバICのST7262AはRGB信号の安定した処理と連続動作時の信頼性ある表示性能を実現します。コンパクトなWVGAフォーマットは、画面サイズ、表示の明瞭さ、システム互換性のバランスを求める自動化・組込み用途に適しています。

基本仕様

• 型番: YX50036A
• 表示サイズ: 5.0インチ
• LCDタイプ: IPS TFT-LCD（透過型）
• 解像度: 800 (RGB) × 480 (WVGA)
• 表示有効領域: 108.0 × 64.8 mm
• 外形寸法: 120.7 × 75.8 × 3.0 mm
• ピッチ: 0.135 × 0.135 mm
• インターフェース: 24ビットRGB
• ドライバIC: ST7262A
• 視野角: All-O'Clock (IPS)

光学特性

• 解像度（典型）: 800 × 480
• コントラスト比（典型）: 600:1
• 色域（典型）: 60%
• 輝度（典型）: 300 cd/m²
• 輝度均一性（典型）: 80%
• 視野角（CR ≥ 10）: 80°（全方向）
• 応答速度（典型）: 25 ms

動作条件

• 動作温度: -20°C～+70°C
• 保存温度: -30°C～+80°C
• 湿度: ≤ 90% RH（60°C）

想定用途

• 産業用制御パネル
• 組込みHMIシステム
• オートメーション端末
• ハンドヘルド計測器・業務用機器

技術仕様

• ドライバIC: ST7262A
• ピッチ: 0.135 × 0.135 mm
• 表示有効領域: 108.0 × 64.8 mm
• 外形寸法: 120.7 × 75.8 × 3.0 mm
• コントラスト比: 600:1
• 輝度: 300 cd/m²（典型）
• 色域: 60%
• 応答速度: 25 ms
• インターフェース: 24ビットRGB
