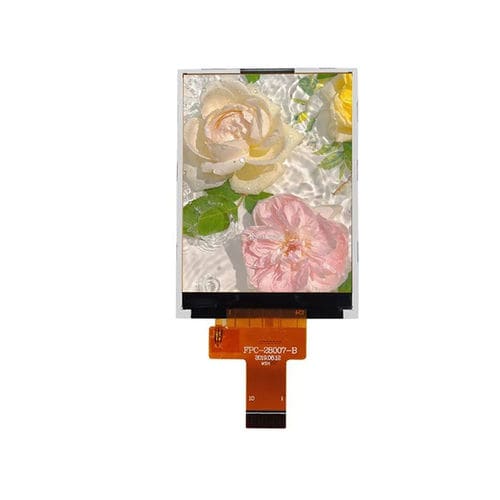

LEDディスプレイ モジュール YX28007B

TFT LCDTNカラー

概要
YX28007Bは240×320解像度の2.8インチTFT LCDモジュールで、a-Si透過型TFTパネルとST7789VドライバICを採用しています。工業用制御パネル、携帯機器、組込みHMIシステムに適した安定した輝度と鮮明な表示を提供します。モジュールは4線式SPIインターフェースと2.8Vの動作電圧を採用し、MCUベースのプラットフォームへの統合が容易です。

主要機能

• 表示サイズ: 2.8インチ
• 解像度: 240 (RGB) × 320
• ドライバIC: ST7789V
• インターフェース: 4線式SPI
• バックライト: 白色LED × 4

基本仕様
表示サイズ: 2.8インチ
LCDタイプ: a-Si TFT, ポジティブ透過型
解像度: 240 (RGB) × 320
有効表示領域: 43.20 × 57.60 mm
外形寸法: 50.00 × 69.20 × 2.45 mm
ピッチ: 0.180 × 0.180 mm
視野角方向: TN, 12 O'Clock
ドライバIC: ST7789V
インターフェース: 4線式SPI
バックライト: 白色LED × 4
LCM入力電圧: 2.8 ±0.1 V

光学特性
コントラスト比: 500 : 1
色域: 60%
輝度: 300 cd/m²
輝度均一性: 80%
視野角 (CR ≥ 10): 45° (L) / 45° (R) / 50° (U) / 20° (D)
応答時間: 16 ms

動作条件
動作温度: -20°C ~ +70°C
保存温度: -30°C ~ +80°C
湿度: ≤ 90% RH (60°C)

技術仕様

• モデル: YX28007B
• 表示パネル: 2.8" TFT, a-Si, ポジティブ透過型
• 解像度: 240 × 320 (RGB)
• 有効表示領域: 43.20 × 57.60 mm
• 外形寸法: 50.00 × 69.20 × 2.45 mm
• ピクセルピッチ: 0.180 × 0.180 mm
• 視野角方向: TN, 12 O'Clock (正面視に最適化)
• ドライバIC: ST7789V
• インターフェース: 4線式SPI (MCU統合に適合)
• バックライト: 4 × 白色LED
• 標準輝度: 300 cd/m²
• コントラスト比: 500:1
• 色域: 60%
• 応答時間: 16 ms
• 視野角 (CR≥10): L45° / R45° / U50° / D20°
• LCM入力電圧: 2.8 ±0.1 V (動作電圧 約2.8V)
• 動作温度範囲: -20°C ～ +70°C
• 保存温度範囲: -30°C ～ +80°C
• 湿度: ≤ 90% RH (60°C時)
• 典型用途: 工業用制御パネル、携帯機器、組込みHMIシステム
