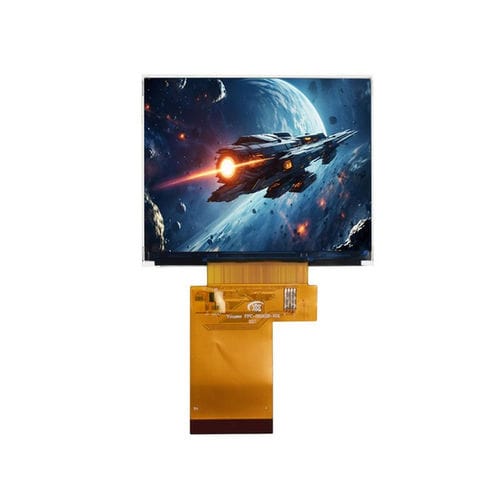

TFT LCDディスプレイ モジュール YX35044A

IPS方式カラーグラフィック

概要
YX35044AはYouseeの3.5インチ高解像度TFT液晶モジュールで、産業用制御、携帯機器、組込みシステム向けに設計されています。320×480の解像度とドライバIC ILI9488を搭載し、IPS方式により広視野角と安定した表示性能を実現、RGB／MCU／SPIなどの複数インターフェースに対応し、HMIや携帯用表示に適しています。

基本仕様
表示サイズ — 3.5 inch
解像度 — 320 (RGB) × 480
LCD種類 — TFT-LCD, Transmissive
有効表示領域 — 48.96 × 73.44 mm
外形寸法 — 54.5 × 82.9 × 2.15 mm
画素ピッチ — 0.1968 × 0.1968 mm
視野方向 — IPS（全視野角）
ドライバIC — ILI9488
インターフェース — RGB / MCU / SPI

機械図
組込みや筐体設計のため、メーカーより機械図および取り付け寸法が提供されます。

光学特性
解像度 — 320 × 480
コントラスト比 — 800 : 1
色域 — 60%
輝度均一性 — 80%
視野角 — 80° (L) / 80° (R) / 80° (U) / 80° (D)
輝度 — 500 cd/m²
応答時間 — 25 ms

動作条件
動作温度 — -20°C ~ +70°C
保管温度 — -30°C ~ +80°C
湿度 — ≤ 90% RH

仕様／技術仕様

• 型番：YX35044A
• 表示サイズ：3.5インチ
• 解像度：320 (RGB) × 480
• LCD種類：TFT-LCD（透過型）
• 有効表示領域：48.96 × 73.44 mm
• 外形寸法：54.5 × 82.9 × 2.15 mm
• 画素ピッチ：0.1968 × 0.1968 mm
• 視野方向：IPS（全視野角）
• ドライバIC：ILI9488
• インターフェース：RGB / MCU / SPI
• コントラスト比：800:1
• 色域：60%
• 輝度均一性：80%
• 視野角：80°/80°/80°/80°（L/R/U/D）
• 輝度：500 cd/m²
• 応答時間：25 ms
• 動作温度：-20°C ～ +70°C
• 保管温度：-30°C ～ +80°C
• 湿度：≤ 90% RH
