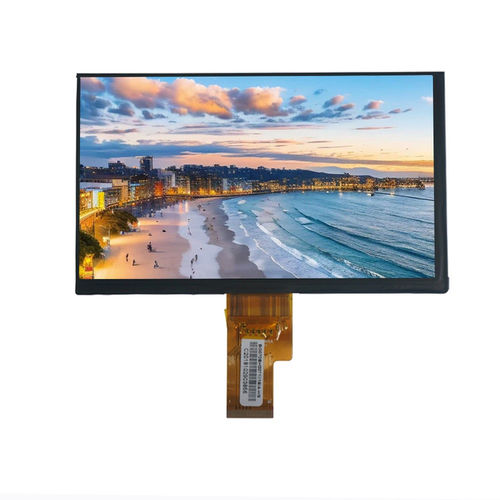

TFT LCDディスプレイ モジュール YX07022542716H series

IPS方式カラー1024 x 600

製品概要
YX07022542716HBは、1024×600（WSVGA）解像度とLVDSインターフェースを備えた7.0インチIPS TFT-LCD表示モジュールで、産業用制御システム、HMIパネル、組込み機器、プロフェッショナル表示用途向けに設計されています。IPS技術とAll-O'Clockの広視野角により、あらゆる方向から均一な色再現、安定したコントラスト、明瞭な視認性を提供します。LVDSインターフェースは安定した信号伝送と高いノイズ耐性を実現し、産業・組込み環境での長期稼働に対応します。標準的な7インチフォームファクターは既存システム設計への機械的統合を容易にします。

主な特長

• 表示サイズ：7.0インチ
• 解像度：1024（RGB）×600（WSVGA）
• IPS TFT-LCD、透過型で広視野角かつ安定した色再現
• All-O'Clock視野方向（広視野）
• 表示モード：Normally Black
• LVDSインターフェースによる安定した信号伝送とノイズ耐性
• 白色LEDバックライト
• 産業用HMI、組込みシステム、プロフェッショナルディスプレイ向け設計

基本仕様
表示サイズ：7.0インチ
LCDタイプ：IPS TFT-LCD、透過型
表示モード：Normally Black
解像度：1024（RGB）×600
有効表示領域：154.21 × 85.92 mm
外形寸法：164.9 × 100.0 × 2.8 mm
画素ピッチ：0.1926 × 0.1926 mm
視野方向：All-O'Clock（IPS）
インターフェース：LVDS
バックライト：白色LED

機械図
組込みおよび取り付けの参考のための機械図と寸法画像が提供されています（寸法画像は製品ページで確認可能）。

光学特性
解像度：1024 × 600
コントラスト比：800 : 1
色域：60%
輝度：300 cd/m²
輝度均一性：80%
視野角（CR ≥ 10）：80°（全方向）
応答時間：25 ms

動作条件
動作温度：-20°C ~ +70°C
保管温度：-30°C ~ +80°C
湿度：≤ 90% RH（60°C）

利用可能なバリエーション

• YX07022542716HB（基本）
• YX07022542716HBCT2（バリエーション）
• YX07022542716HBRT（バリエーション）

技術仕様

• モデルファミリー：YX0702シリーズ
• 画面サイズ：7.0インチ
• 解像度：1024×600（WSVGA）
• パネルタイプ：IPS TFT-LCD（透過型）
• インターフェース：LVDS
• バックライト：白色LED
• 有効表示領域：154.21 × 85.92 mm
• 外形寸法：164.9 × 100.0 × 2.8 mm
• 画素ピッチ：0.1926 × 0.1926 mm
• 視野方向：All-O'Clock
• コントラスト比：800:1
• 輝度：300 cd/m²
• 応答時間：25 ms
• 動作温度：-20°C 〜 +70°C
• 保管温度：-30°C 〜 +80°C
• 湿度：≤ 90% RH（60°C）
