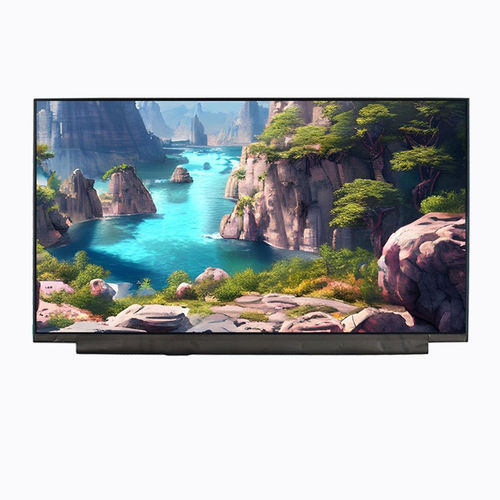

TFT LCDディスプレイ モジュール YX18522425217FA

IPS方式カラー1366 x 768

製品概要
YX18522425217FA は、1366×768（WXGA）解像度および LVDS インターフェースを備えた 18.5インチ IPS TFT-LCD 表示モジュールで、産業用モニター、制御パネル、HMI システム、組込み表示アプリケーション向けに設計されています。広視野角と安定した長期供給が求められる用途に適しています。IPS 技術と All-O'Clock 視野方向により、あらゆる角度から一貫した輝度、正確な色再現、安定したコントラストを提供し、オペレータ向けインターフェースや情報表示に適しています。LVDS インターフェースは信頼性の高い信号伝送と電気的ノイズに対する高い耐性を確保します。

基本仕様
表示サイズ：18.5 インチ
LCD タイプ：IPS TFT-LCD（透過型）
表示モード：Normally Black
解像度：1366 (RGB) × 768（WXGA）
アクティブエリア：409.80 × 230.40 mm
外形寸法：430.40 × 254.60 × 9.60 mm
ピッチ：0.300 × 0.300 mm
画素配列：RGB 垂直ストライプ
視野方向：All-O'Clock（IPS）
インターフェース：LVDS
輝度：250 cd/m²
バックライト：白色 LED

機械図
寸法や取り付けの詳細については、機械図および製品図をご参照ください。

光学特性
解像度：1366 × 768
コントラスト比：1000 : 1
色域：72% NTSC
輝度：250 cd/m²
輝度均一性：80%
視野角（CR ≥ 10）：85° / 85° / 85° / 85°
応答速度：30 ms

動作条件
動作温度：0°C ～ +50°C
保管温度：-20°C ～ +60°C

仕様 / 技術仕様

• 型番：YX18522425217FA
• ブランド：Yousee
• 表示サイズ：18.5 インチ
• 解像度：1366×768（WXGA）
• パネル種類：IPS TFT-LCD（透過型）
• インターフェース：LVDS
• 輝度：250 cd/m²
• バックライト：白色 LED
• 視野方向：All-O'Clock（IPS）
• コントラスト比：1000:1
• 色域：72% NTSC
• 応答速度：30 ms
• 動作温度：0°C ～ +50°C
• 外形寸法：430.40 × 254.60 × 9.60 mm
