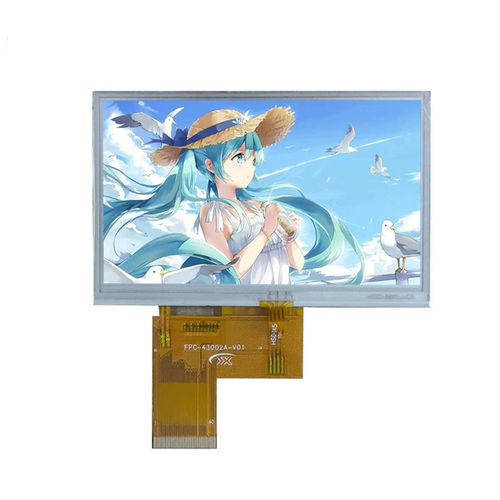

TFT LCDディスプレイ モジュール YX43011 series

カラーグラフィック800 x 480

製品概要
YouseeのYX43011Bは、4.3インチの高輝度TFT液晶ディスプレイモジュールで、800×480（WVGA）解像度と標準RGBインターフェースを備えています。産業用操作パネル、屋外機器、組み込みHMIシステムなど、周囲光が強い環境での視認性が求められる用途向けに設計されています。輝度800 cd/m²とAll-O'Clockの広視野角により、どの方向からでも明るく鮮明で均一な表示を実現します。ドライバICはST7262を採用し、信号処理の安定性と長期にわたる信頼性を提供します。コンパクトな4.3インチ筐体と日光下での視認性により、YX43011Bは携帯機器、車載システム、屋外端末、産業機器に適しています。

基本仕様

• 型番: YX43011B
• 表示サイズ: 4.3インチ
• LCDタイプ: TFT-LCD、透過型
• 解像度: 800 (RGB) × 480 (WVGA)
• 有効表示領域: 95.04 × 53.86 mm
• 外形寸法: 105.4 × 67.15 × 3.0 mm
• 画素ピッチ: 0.1926 × 0.1926 mm
• 視野方向: All-O'Clock
• ドライバIC: ST7262
• インターフェース: RGB

光学特性

• コントラスト比: 800 : 1
• 色域: 60%
• 輝度: 800 cd/m²
• 輝度均一性: 80%
• 視野角 (CR ≥ 10): 80°（全方向）
• 応答時間: 25 ms

動作条件

• 動作温度: -20°C ～ +70°C
• 保存温度: -30°C ～ +80°C
• 湿度: ≤ 90% RH（60°C）

適用分野と主な特長

• 屋外環境に適した日光下視認可能な高輝度TFT
• 産業用操作パネル、組み込みHMI、携帯機器、車載システム向けに設計
• 標準RGBインターフェースで統合が容易
• All-O'Clockの広視野角によりどの方向からでも均一な表示
• ST7262ドライバICによる安定した信号処理

技術仕様

• Model: YX43011B
• Display Size: 4.3 inch
• Resolution: 800 (RGB) × 480 (WVGA)
• Brightness: 800 cd/m² (800 nits)
• LCD Type: TFT-LCD, Transmissive
• Viewing Direction: All-O'Clock (wide viewing angle)
• Driver IC: ST7262
• Interface: RGB
• Active Area: 95.04 × 53.86 mm
• Outline Dimensions: 105.4 × 67.15 × 3.0 mm
• Pixel Pitch: 0.1926 × 0.1926 mm
• Contrast Ratio: 800 : 1
• Color Gamut: 60%
• Luminance Uniformity: 80%
• Viewing Angle (CR ≥ 10): 80° (all directions)
• Response Time: 25 ms
• Operating Temperature: -20°C ~ +70°C
• Storage Temperature: -30°C ~ +80°C
• Humidity: ≤ 90% RH (60°C)
