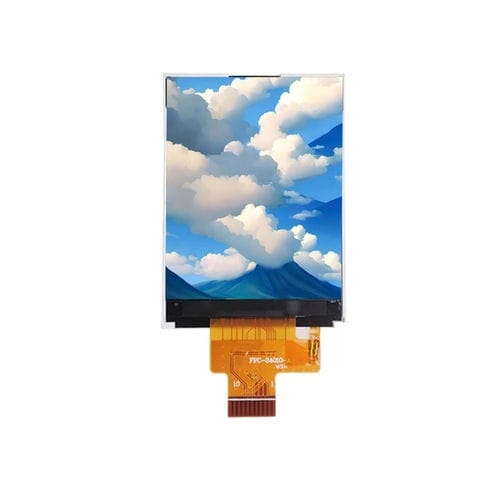

TFT LCDディスプレイ モジュール YX24058A

カラー高解像度480 x 640

概要
YX24058AはYousee製の2.4インチ MIPI DSI TFT-LCDモジュールで、480×640（RGB）解像度とAll O’Clockの広視野角を備えます。ドライバICにST7701Sを採用し、Linux、Android、または高性能組込みプラットフォーム向けの高速データ伝送に対応します。スリムな外形と高い画素密度により、携帯機器、スマートコントローラ、POS端末、医療機器など、設置スペースが限られる用途への組込みに適しています。

基本仕様
表示サイズ：2.4インチ
LCDタイプ：TFT-LCD（透過型）
解像度：480（RGB）×640
表示領域（Active Area）：36.72 × 48.96 mm
外形寸法：41.72 × 60.26 × 2.15 mm
画素ピッチ：0.0765 × 0.0765 mm
視野方向：All O’Clock
ドライバIC：ST7701S
インターフェース：MIPI DSI

動作条件
動作温度：-20°C ～ +70°C
保管温度：-30°C ～ +80°C
湿度：≤ 90% RH（60°C）

機械図
製品ページに統合および取り付け参照用の機械図と外形図を掲載しています。

技術仕様

• モデル：YX24058A
• 表示サイズ：2.4インチ
• 解像度：480×640（RGB）
• LCDタイプ：TFT-LCD、透過型
• 表示領域：36.72 × 48.96 mm
• 外形寸法：41.72 × 60.26 × 2.15 mm
• 画素ピッチ：0.0765 × 0.0765 mm
• 視野方向：All O’Clock（広視野角）
• ドライバIC：ST7701S
• インターフェース：MIPI DSI
• 代表的な用途：携帯機器、スマートコントローラ、POS端末、医療機器
• 動作温度：-20°C～+70°C
• 保管温度：-30°C～+80°C
• 湿度：≤ 90% RH（60°C）
