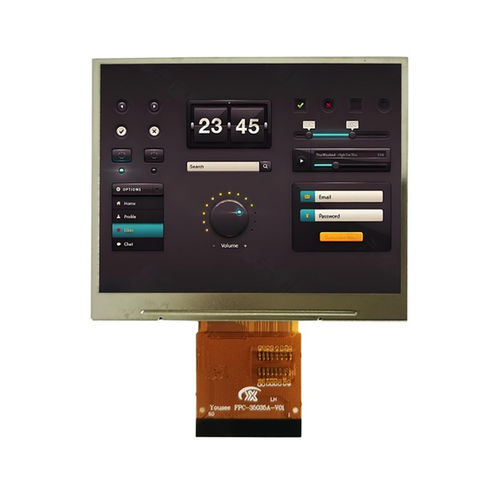

TFT LCDディスプレイ モジュール YX35002A

カラー640 x 4803.5インチ

製品概要
YX35002A は Yousee の 3.5インチ TFT 液晶モジュールで、640×480 RGB 解像度と MIPI DSI インターフェースを備えています。産業用 HMI、医療端末、POS システム、組込みプラットフォーム向けに設計されており、全方位表示（All O’Clock）、VGA 相当の表示精細度を提供し、ドライバ IC に ST7703 を採用しています。モジュールは高速 MIPI データ伝送に対応し、Linux、Android、業務用組込みシステムとの互換性があります。3.5インチのコンパクトな筐体は QVGA/WQVGA より広い表示領域を確保します。

基本仕様
Item | Specification
表示サイズ：3.5 inch
LCD タイプ：a-Si TFT、透過型
解像度：640 (RGB) × 480
表示領域：70.08 × 52.56 mm
外形寸法：76.9 × 63.9 × 3.1 mm
画素ピッチ：0.1095 × 0.1095 mm
視野方向：All O’Clock
ドライバ IC：ST7703
インターフェース：MIPI DSI

光学特性
解像度：640 × 480
コントラスト比：800 : 1
色域：60%
輝度均一性：80%
視野角 (CR ≥ 10)：80°（全方向）
応答時間：25 ms

動作条件
動作温度：-20°C ～ +70°C
保存温度：-30°C ～ +80°C
湿度：≤ 90% RH（60°C）

機械図
取り付けおよび外形参照用に機械図と寸法図を提供しています。詳細は製品画像を参照してください。

主な用途

• 産業用 HMI
• 医療端末
• POS システム
• 組込みプラットフォーム（Linux/Android/業務用システム）

技術仕様

• 型番：YX35002A
• 表示サイズ：3.5 inch
• 解像度：640 (RGB) × 480 (VGA)
• LCD タイプ：a-Si TFT、透過型
• 表示領域：70.08 × 52.56 mm
• 外形寸法：76.9 × 63.9 × 3.1 mm
• 画素ピッチ：0.1095 × 0.1095 mm
• 視野方向：All O’Clock（全視野角）
• ドライバ IC：ST7703
• インターフェース：MIPI DSI
• コントラスト比：800:1
• 色域：60%
• 輝度均一性：80%
• 視野角 (CR ≥ 10)：80°（全方向）
• 応答時間：25 ms
• 動作温度：-20°C ～ +70°C
• 保存温度：-30°C ～ +80°C
• 湿度：≤ 90% RH（60°C）
