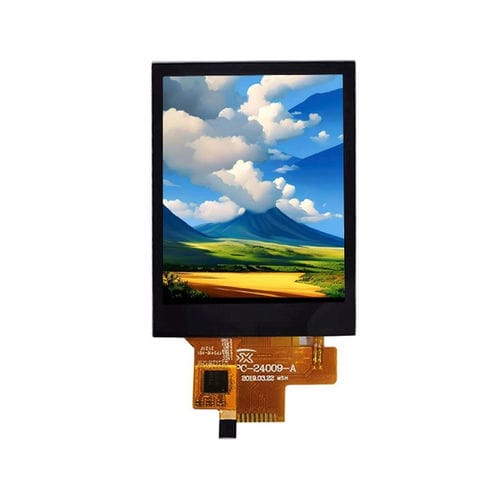

TFT LCDディスプレイ モジュール YX24009A

IPS方式カラー240 x 320

製品概要
YX24009Aは、240×320ピクセルの解像度を持つ2.4インチIPS透過型TFT液晶モジュールです。広い視野角と安定した色再現を特長とし、ドライバICはST7789V、インターフェースはSPIを採用しています。MCUベースや組込みプラットフォームへの統合が容易で、HMI、携帯機器、携帯型計測機器、医療機器、産業用コントローラ、スマート端末に適しています。

主な仕様

• モデル: YX24009A
• ブランド: Yousee
• 表示サイズ: 2.4インチ（有効表示領域: 36.72 × 48.96 mm）
• 解像度: 240 (RGB) × 320
• LCDタイプ: IPS TFT-LCD、透過型
• ドライバIC: ST7789V
• インターフェース: SPI
• 外形寸法: 42.72 × 60.26 × 2.45 mm
• 画素ピッチ: 0.153 × 0.153 mm
• バックライト: 白色LED × 4
• LCM入力電圧: 2.8 ±0.1 V

光学特性

• コントラスト比: 800:1
• 色域: 70%
• 輝度: 250 cd/m²
• 輝度均一性: 80%
• 視野角（CR ≥ 10）: 80°（全方向）
• 応答速度: 16 ms

機械的および環境仕様

• 外形: 42.72 × 60.26 × 2.45 mm
• 有効表示領域: 36.72 × 48.96 mm
• 動作温度: -20°C～+70°C
• 保存温度: -30°C～+80°C
• 湿度: ≤ 90% RH（60°C）

用途

• HMIおよび携帯機器
• 携帯型計測機器
• 医療機器
• 産業用コントローラ
• スマート端末
