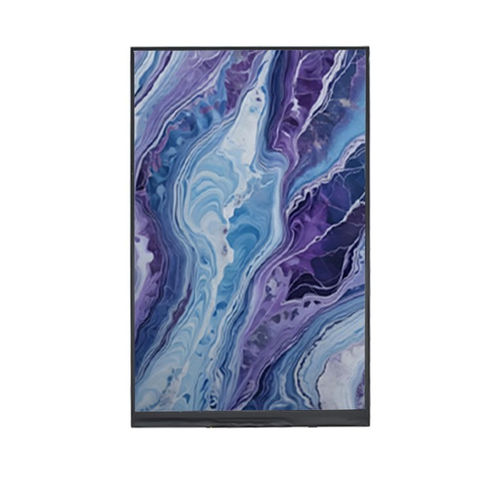

TFT LCDディスプレイ モジュール YX08025252481HB

IPS方式カラー800 x 1280

製品概要
YX08025252481HBは、800 × 1280の解像度とMIPI DSIインターフェースを備えた8.0インチIPS TFT-LCDモジュールで、産業用制御パネル、医療機器、ハンドヘルド端末、組込みHMI用途など、大型で広視野角の表示を必要とする機器向けに設計されています。
IPSパネルは均一な輝度、正確な色再現、All-O'Clock視認性を提供し、オペレーター向け表示や情報量の多いインターフェースに適しています。
MIPI DSIインターフェースは高速データ伝送とコンパクトなシステム統合をサポートし、現代の組込み設計における配線の簡素化に貢献します。

基本仕様
表示サイズ：8.0インチ
LCDタイプ：IPS TFT-LCD、透過型
表示モード：Normally Black
解像度：800 (RGB) × 1280
有効表示領域：107.64 × 172.22 mm
外形寸法：114.70 × 184.10 × 3.10 mm
画素ピッチ：0.13455 × 0.13455 mm
画素配列：RGB 縦ストライプ
視野方向：All-O'Clock (IPS)
インターフェース：MIPI DSI
バックライト：白色LED

光学特性
解像度：800 × 1280
コントラスト比：800 : 1
輝度：500 cd/m²
輝度均一性：80%
視野角 (CR ≥ 10)：80°（全方向）
応答速度：25 ms

動作条件
動作温度：-20°C ~ +70°C
保管温度：-30°C ~ +80°C
湿度：≤ 90% RH (60°C)

機械図面
組み込み参照用に外形寸法および機械図面が提供されています（114.70 × 184.10 × 3.10 mm）。

技術仕様

• 型番：YX08025252481HB
• ブランド：Yousee
• 表示サイズ：8.0インチ
• 解像度：800 × 1280 (RGB)
• LCDタイプ：IPS TFT-LCD、透過型
• 表示モード：Normally Black
• 有効表示領域：107.64 × 172.22 mm
• 外形寸法：114.70 × 184.10 × 3.10 mm
• 画素ピッチ：0.13455 × 0.13455 mm
• 画素配列：RGB 縦ストライプ
• 視野方向：All-O'Clock (IPS)
• インターフェース：MIPI DSI
• バックライト：白色LED
• コントラスト比：800 : 1
• 輝度：500 cd/m²
• 輝度均一性：80%
• 視野角 (CR ≥ 10)：80°（全方向）
• 応答速度：25 ms
• 動作温度：-20°C ~ +70°C
• 保管温度：-30°C ~ +80°C
• 湿度：≤ 90% RH (60°C)
