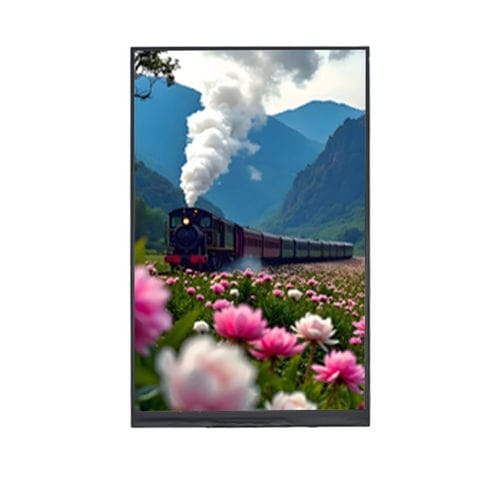

TFT LCDディスプレイ モジュール YX08017482717NA

TNカラー1024 x 768

概要
YX08017482717NAはYouseeの8.0インチTFT-LCD表示モジュールで、1024×768（XGA）解像度およびLVDSインターフェースを備えています。産業用制御システム、HMIパネル、医療機器、組込みディスプレイ向けに設計され、信号伝送の安定性と長期的な動作の予測性を重視した用途に適しています。XGA解像度はデータ可視化やグラフィカルなユーザーインターフェースにおいてバランスの取れた画面比と明瞭な表示を提供し、LVDSはノイズが多い環境での信号整合性を確保します。

主な特長

• 表示サイズ：8.0インチ
• 解像度：1024 (RGB) × 768 (XGA)
• インターフェース：LVDS
• LCD種別：TFT-LCD、透過型
• 表示モード：Normally Black
• 視野方向：6時（TN）
• バックライト：白色LED

技術仕様

• 製品コード：YX08017482717NA
• ブランド：Yousee
• アクティブエリア：162.05 × 121.54 mm
• 外形寸法：170.60 × 136.40 × 3.80 mm
• 画素ピッチ：0.15825 × 0.15825 mm
• 画素配列：RGB垂直ストライプ
• コントラスト比（標準）：700 : 1
• 輝度（標準）：300 cd/m²
• 輝度均一性：80%
• 視野角（CR ≥ 10）：70° / 70° / 60° / 70°
• 応答時間（標準）：25 ms
• 動作温度：-10°C ～ +60°C
• 保存温度：-20°C ～ +70°C

光学特性
本モジュールはXGA解像度を提供し、標準コントラスト比700:1、標準輝度300 cd/m²を備えます。視野角や均一性は固定設置や計器パネルでの組込みを前提に規定されています。

使用条件
産業用の標準的な環境範囲向けに設計：動作温度 -10°C ～ +60°C、保存温度 -20°C ～ +70°C。継続運転時の熱特性やバックライト寿命についてはメーカー仕様を参照してください。

機構・組込み
パネル切欠きや取り付け参照用に外形寸法および機械図が提供されます。厚さ3.80 mmの薄型プロファイルは組込み筐体やスペースの限られた制御盤に適しています。

用途

• 産業用制御および自動化パネル
• HMI・オペレータインターフェース
• 組込み表示を持つ医療機器
• 組込みシステムおよび計測機器
