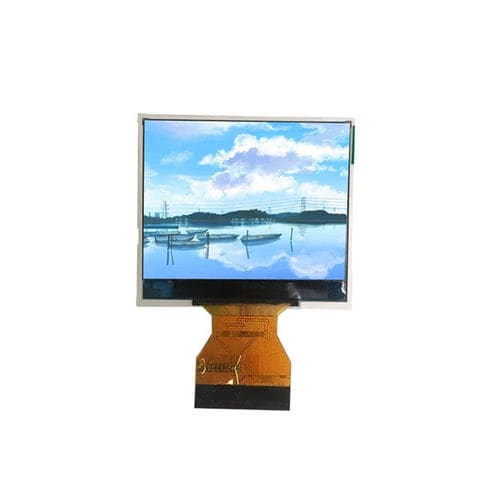

TFT LCDディスプレイ モジュール YX20013A

IPS方式タッチスクリーンカラー

製品概要
YX20013Aは、320×240（RGB）解像度の2.0インチIPS透過型TFT液晶タッチディスプレイモジュールです。ドライバICにILI9342Cを搭載し、3SPI + RGBインターフェースをサポート、3個の白色LEDバックライトを採用しています。MCUベースのシステムや組み込みプロセッサでのコンパクトなワイドビュータッチ表示用途に適しています。

主な仕様

• 型番: YX20013A
• 表示サイズ: 2.0インチ
• 解像度: 320 × 240 (RGB)
• 表示エリア: 40.8 × 30.6 mm
• 外形寸法: 46.1 × 40.96 × 2.53 mm
• 画素ピッチ: 0.1275 × 0.1275 mm
• LCD種別: IPS TFT-LCD、透過型
• 視野方向: IPSワイドビュー
• ドライバIC: ILI9342C
• インターフェース: 3SPI + RGB
• バックライト: 白色LED × 3
• コントラスト比: 800:1（典型値）
• 色域: 60%（典型値）
• 輝度: 300 cd/m²（典型値）
• 輝度均一性: 80%（典型値）
• 応答速度: 25 ms（典型値）

機械図面
機械寸法: 46.1 × 40.96 × 2.53 mm。表示エリア: 40.8 × 30.6 mm。組み込みや取り付けの参考として、機械図面およびコネクタ位置を提供します。

光学特性

• コントラスト比: 800:1（典型値）
• 色域: 60%（典型値）
• 輝度: 300 cd/m²（典型値）
• 輝度均一性: 80%（典型値）
• 応答速度: 25 ms（典型値）

電気特性

• アナログ電源電圧（VCC）: 3.3 V
• 入力高レベル: ≥ 0.7 × IOVCC
• 入力低レベル: ≤ 0.3 × IOVCC

動作条件

• 動作温度: -20°C ～ +70°C
• 保管温度: -30°C ～ +80°C
• 湿度: ≤ 90% RH（60°C）

用途

• 産業用制御パネルおよびHMI
• 携帯型医療機器
• スマート端末および携帯機器
• 組み込みシステムおよび開発プラットフォーム

発注情報
型番: YX20013A。データシート、機械図面、カスタマイズ（タッチ方式、インターフェース構成）についてはお問い合わせください。リードタイムや数量別価格は供給元に確認してください。
