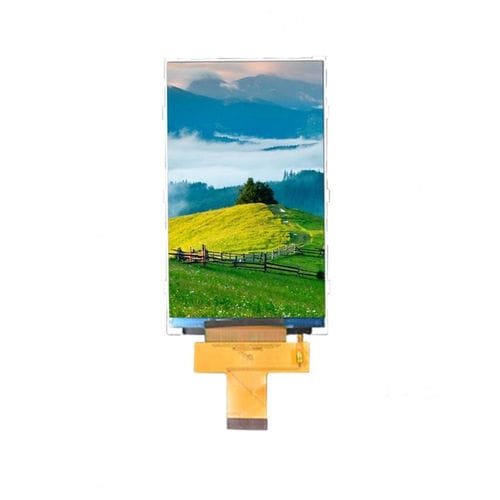

TFT LCDディスプレイ モジュール YX43038A

IPS方式カラー480 x 272

概要
YX43038Aは、480×272の解像度と24ビットRGBインターフェースを備えた4.3インチIPS TFT液晶モジュールです。産業用操作パネル、医療端末、組込みHMIシステム向けに設計され、広視野角と安定した画像表示を提供します。

特長

• All-O’Clock視野方向を持つIPS広視野技術により、あらゆる角度での色再現性と高コントラストを実現
• MCU、SoC、組込みプラットフォームへ直接接続可能な24ビットRGBインターフェース
• プロフェッショナルな表示システム向けの安定したリアルタイム画像出力と滑らかなUI動作

基本仕様

• 型番: YX43038A
• ブランド: Yousee
• 表示サイズ: 4.3 inch
• 解像度: 480 (RGB) × 272
• LCDタイプ: IPS TFT-LCD, transmissive
• インターフェース: 24-bit RGB
• 有効表示領域: 95.04 × 53.86 mm
• 外形寸法: 105.5 × 67.2 × 3.0 mm
• ピッチ: 0.198 × 0.198 mm
• 視野方向: All-O’Clock

光学特性

• コントラスト比（典型）: 800 : 1
• 色域: 60%
• 輝度: 450 cd/m²
• 輝度均一性: 80%
• 視野角（CR ≥ 10）: 80°（全方向）
• 応答時間: 25 ms

動作条件

• 動作温度: -20°C 〜 +70°C
• 保存温度: -30°C 〜 +80°C
• 湿度: ≤ 90% RH (60°C)

技術仕様

• ピクセルピッチ: 0.198 × 0.198 mm
• 有効表示領域: 95.04 × 53.86 mm
• 外形寸法: 105.5 × 67.2 × 3.0 mm
• 応答時間: 25 ms
• コントラスト比: 800 : 1
• 色域: 60%
