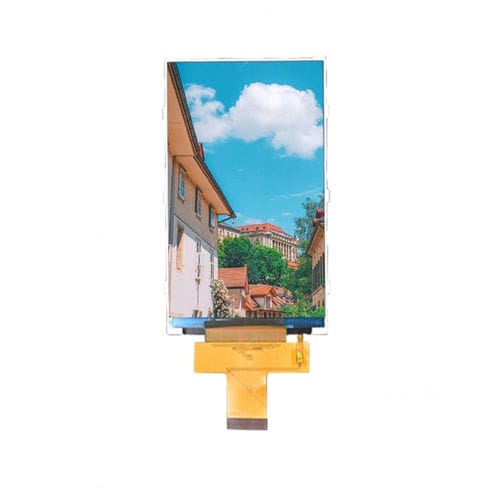

TFT LCDディスプレイ モジュール YX43014A

IPS方式カラー480 x 800

製品概要
YX43014Aは、480×800（WVGA）解像度とMIPI DSIインターフェースを備えた4.3インチIPS TFT液晶モジュールで、産業用HMI、医療端末、スマートデバイス、組込みLinux/Androidプラットフォーム向けに設計されています。IPS技術とAll-O'Clock視野により、色再現の一貫性、高いコントラスト比、および広い視野角での良好な可読性を提供します。ドライバICにST7701Sを採用し、高速MIPIビデオ伝送を安定してサポートすることで、滑らかな表示と応答性の高いUIを実現します。薄型2.0 mmのプロファイルとコンパクトな有効表示領域は、スペース制約のある機器設計に適しています。

主な仕様
表示サイズ：4.3 inch
解像度：480 (RGB) × 800 (WVGA)
有効表示領域：56.16 × 93.60 mm
外形寸法：60.86 × 104.50 × 2.00 mm
ピクセルピッチ：0.117 × 0.117 mm

光学特性
コントラスト比：800:1
色域：60%
輝度：340 cd/m²
輝度均一性：80%
視野角（CR ≥ 10）：All-O'Clock、80°（全方向）
応答速度：25 ms

動作条件
動作温度：-20°C 〜 +70°C
保存温度：-30°C 〜 +80°C
湿度：≤ 90% RH（60°C）

用途
産業用HMI、医療端末、携帯型スマートデバイス、組込みLinux/Androidシステムに適しています。

技術仕様

• Model: YX43014A
• Brand: Yousee
• 液晶タイプ：IPS TFT-LCD、透過型
• インターフェース：MIPI DSI
• Driver IC：ST7701S
• 解像度：480 (RGB) × 800
• 有効表示領域：56.16 × 93.60 mm
• 外形寸法：60.86 × 104.50 × 2.00 mm
• ピクセルピッチ：0.117 × 0.117 mm
• コントラスト比：800:1
• 輝度：340 cd/m²
• 視野角：All-O'Clock（80°）
• 応答速度：25 ms
• 動作温度：-20°C ~ +70°C
• 保存温度：-30°C ~ +80°C
• 湿度：≤ 90% RH（60°C）
• 代表的な用途：産業用HMI、医療端末、スマートデバイス、組込みLinux/Androidプラットフォーム
