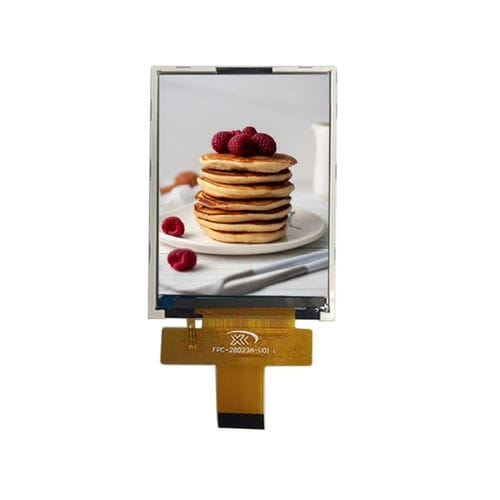

TFT LCDディスプレイ モジュール YX30001A

IPS方式カラー360 x 640

製品概要
YX30001A は、360 × 640 RGB 解像度を持つ 3.0インチ TFT-LCD 表示モジュールで、MIPI DSI インターフェースを備えています。ST7701S によって駆動され、All O’Clock（IPS）視野角と 2.40 mm の薄型プロファイルを実現し、組込み機器や産業用端末のスペース制約に対応します。

主な特長

• 表示サイズ：3.0 インチ
• 解像度：360 (RGB) × 640
• LCD 種類：TFT-LCD、透過型
• 視野方向：IPS / All O’Clock
• ドライバ IC：ST7701S
• インターフェース：MIPI DSI
• バックライト：白色 LED × 4

基本仕様
項目：仕様
表示サイズ：3.0 インチ
LCD 種類：TFT-LCD、透過型
解像度：360 (RGB) × 640
有効表示領域：36.72 × 65.28 mm
外形寸法：42.64 × 74.51 × 2.40 mm
ピッチ：0.102 × 0.102 mm
視野方向：All O’Clock（IPS）
ドライバ IC：ST7701S
インターフェース：MIPI DSI
バックライト：白色 LED × 4
LCM 入力電圧：2.8 ±0.1 V

機械的
厚さ 2.40 mm の薄型コンパクト設計により、携帯機器やスペースの限られた筐体への実装が容易です。機械図は製品ページで参照できます。

光学特性
パラメータ：代表値
解像度：360 × 640
コントラスト比：250 : 1
色域：70%
輝度：300 cd/m²
輝度均一性：60%
視野角（CR ≥ 10）：80°（全方向）
応答速度：30 ms

動作条件
項目：範囲
動作温度：-20°C ～ +70°C
保存温度：-30°C ～ +80°C
湿度：≤ 90% RH（60°C）

適用上の注意
Linux/Android ベースや高性能組込みプラットフォーム向けに設計されています。代表的な用途は、携帯機器、医療端末、POS システム、スマートコントローラなど、限られたスペースで高い表示品質を求められる機器です。

技術仕様

• 型番：YX30001A
• 表示サイズ：3.0 インチ
• 解像度：360 × 640 (RGB)
• LCD 種類：TFT-LCD、透過型
• 有効表示領域：36.72 × 65.28 mm
• 外形寸法：42.64 × 74.51 × 2.40 mm
• ピッチ：0.102 × 0.102 mm
• 視野方向：All O’Clock（IPS）
• ドライバ IC：ST7701S
• インターフェース：MIPI DSI
• バックライト：白色 LED × 4
• LCM 入力電圧：2.8 ±0.1 V
• 輝度：300 cd/m²
• コントラスト比：250 : 1
• 応答速度：30 ms
• 動作温度：-20°C ～ +70°C
• 保存温度：-30°C ～ +80°C
• 湿度：≤ 90% RH（60°C）
