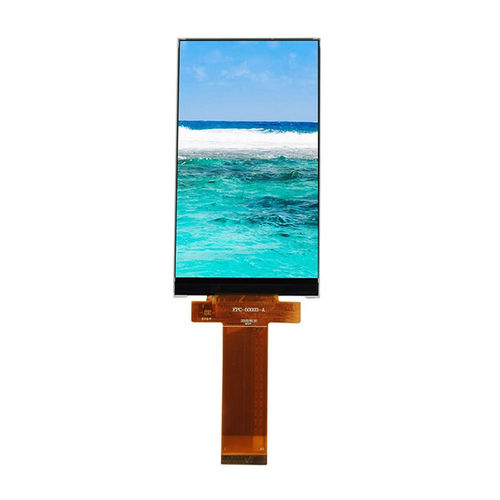

TFT LCDディスプレイ モジュール YX50003A

TNカラー480 x 854

製品概要
YX50003Aは、縦表示の5.0インチTFT液晶モジュール（解像度480×854）で、ハンドヘルド端末、産業用HMI、組込み制御用途向けに設計されています。標準の8080 MCUインターフェースを備え、8ビット／16ビットの並列モードに対応しており、複雑な映像処理を必要とせずMCUに直接接続できます。コンパクトな5.0インチサイズと安定した表示特性により、携帯機器、スマート端末、データ収集装置、産業用コントローラなどに適しています。

用途

• ハンドヘルド端末
• 産業用HMI
• 組込み制御アプリケーション
• 携帯計測器
• スマート端末
• データ収集装置
• 産業用コントローラ

基本仕様
表示サイズ：5.0インチ
LCD方式：TFT-LCD（透過型）
解像度：480 (RGB) × 854
表示領域：61.56 × 109.53 mm
外形寸法：66.4 × 120.05 × 2.1 mm
ピッチ：0.128 × 0.128 mm
視野方向：12時（TN）
ドライバIC：OTM8009A
インターフェース：8080 MCU（8ビット／16ビット）

光学特性
解像度：480 × 854
コントラスト比：600 : 1
色域：50%
輝度：300 cd/m²
輝度均一性：80%
視野角（CR ≥ 10）：60° / 55° / 60° / 60°
応答時間：17.5 ms

動作条件
動作温度：-20°C ～ +70°C
保管温度：-30°C ～ +80°C
湿度：≤ 90% RH（60°C）

技術仕様

• モデル：YX50003A
• 表示サイズ：5.0インチ
• 解像度：480 (RGB) × 854
• LCD方式：TFT-LCD（透過型）
• 表示領域：61.56 × 109.53 mm
• 外形寸法：66.4 × 120.05 × 2.1 mm
• ピッチ：0.128 × 0.128 mm
• 視野方向：12時（TN）
• ドライバIC：OTM8009A
• インターフェース：8080 MCU（8ビットおよび16ビット並列をサポート）
• コントラスト比：600:1
• 色域：50%
• 輝度：300 cd/m²
• 輝度均一性：80%
• 視野角（CR ≥ 10）：60° / 55° / 60° / 60°
• 応答時間：17.5 ms
• 動作温度：-20°C ～ +70°C
• 保管温度：-30°C ～ +80°C
• 最大湿度：≤ 90% RH（60°C）
• 代表的な用途：ハンドヘルド端末、産業用HMI、組込み制御、携帯計測器、スマート端末、データ収集装置、産業用コントローラ
