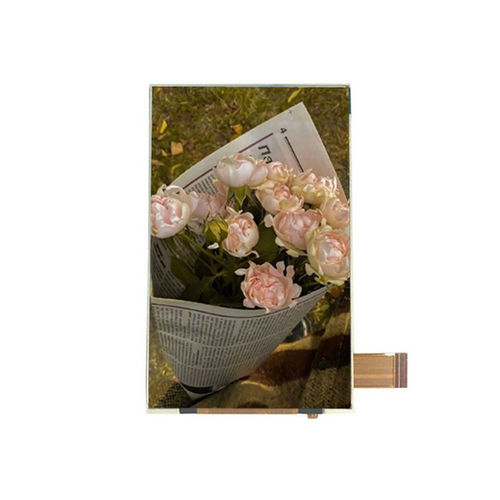

TFT LCDディスプレイ モジュール YX40206ACT

IPS方式容量方式タッチスクリーンカラー

製品概要
YouseeのYX40206ACTは、4.02インチ（640×1136ピクセル）の高解像度IPS TFT液晶モジュールで、MIPI DSIインターフェースと静電容量式タッチパネルを内蔵しています。スマート端末、医療機器、産業用HMI、ハンドヘルドコントローラ、組込みAndroid／Linuxシステム向けに設計されており、高いピクセル密度、広視野角、LCM＋タッチ合計厚さ3.59 mmの薄型設計が特徴です。

基本仕様

• モデル：YX40206ACT
• 表示サイズ：4.02インチ
• LCDタイプ：IPS TFT-LCD（透過型）
• 解像度：640 (RGB) × 1136 ピクセル
• アクティブエリア：49.92 × 88.61 mm
• 外形寸法：61.5 × 112.6 × 3.59 mm
• 画素ピッチ：0.078 × 0.078 mm
• 視野方向：All-O’Clock（広視野角IPS）
• ドライバIC：HX8394F
• インターフェース：MIPI DSI
• タッチパネル：静電容量式タッチ（CTP）内蔵

光学特性

• 解像度：640 × 1136
• コントラスト比：800:1
• 色域：60% NTSC
• 輝度：450 cd/m²
• 輝度ムラ率：80%
• 視野角（CR ≥ 10）：80°（全方向）
• 応答速度：25 ms

動作条件

• 動作温度：-20°C ～ +70°C
• 保存温度：-30°C ～ +80°C
• 湿度：≤ 90% RH（60°C）

機械仕様 / 図面

• 外形寸法：61.5 × 112.6 × 3.59 mm（LCM＋タッチ合計厚さ 3.59 mm）
• アクティブエリア：49.92 × 88.61 mm

用途

• スマート端末
• 医療機器
• 産業用HMI
• ハンドヘルドコントローラ
• 組込みAndroid／Linuxシステム

技術仕様

• 表示サイズ：4.02インチ
• 解像度：640 (RGB) × 1136 ピクセル
• LCDタイプ：IPS TFT-LCD（透過型）
• 画素ピッチ：0.078 × 0.078 mm
• ドライバIC：HX8394F
• インターフェース：MIPI DSI
• タッチ：静電容量式タッチパネル内蔵（CTP）
• コントラスト比：800:1
• 色域：60% NTSC
• 輝度：450 cd/m²
• 輝度ムラ率：80%
• 視野角（CR ≥ 10）：80°（全方向）
• 応答速度：25 ms
• 動作温度：-20°C ～ +70°C
• 保存温度：-30°C ～ +80°C
• 湿度：≤ 90% RH（60°C）
