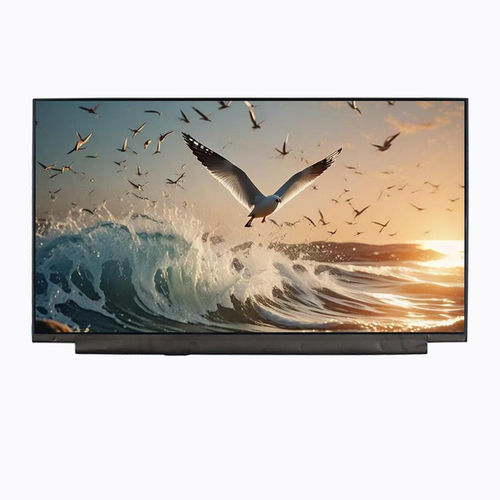

TFT LCDディスプレイ モジュール YX173FHM-N4F

IPS方式カラー1920 x 1080

概要
Yousee YX173FHM-N4Fは、eDPインターフェースを備えた17.3インチのフルHD TFT-LCD表示モジュール（1920×1080）で、産業用モニター、組込み表示システム、医療機器、プロフェッショナル表示用途など、大画面・高解像度・長期安定動作を必要とする用途向けに設計されています。FHD解像度と17.3インチのアクティブエリアにより、鮮明な画像ディテールと読みやすい文字表示を実現します。Normally Black表示モードは、プロ環境でのバランスの取れたコントラストと優れた奥行感を提供します。eDPは高速で信頼性の高い信号伝送を実現し、堅牢な機械構造により筐体やカスタム表示アセンブリへの組み込みが容易です。

基本仕様
Item : Specification
Display Size : 17.3 inch
LCD Type : TFT-LCD, Transmissive
Display Mode : Normally Black
Resolution : 1920 (RGB) × 1080
Active Area : 381.89 × 214.81 mm
Outline Dimensions : 398.40 × 232.80 × 6.50 mm
Pixel Pitch : 0.1989 × 0.1989 mm
Pixel Arrangement : RGB Vertical Stripe
Viewing Direction : All-O’Clock (IPS)
Interface : eDP
Backlight : White LED

機械図
組み込み・取り付けの参考として、機械図および外形寸法が提供されます。筐体設計やパネル統合の際の参照にご利用ください。

光学特性
Parameter : Typical
Resolution : 1920 × 1080
Contrast Ratio : 1000 : 1
Color Gamut : 72% NTSC
Luminance : 300 cd/m²
Luminance Uniformity : 80%
Viewing Angle (CR ≥ 10) : 85° / 85° / 85° / 85°
Response Time : 30 ms

動作条件
Item : Range
Operating Temperature : 0°C ~ +50°C
Storage Temperature : -20°C ~ +60°C

特徴 / 技術仕様

• Model: YX173FHM-N4F
• Display size: 17.3 inch
• Native resolution: 1920 × 1080 (FHD)
• Panel type: TFT-LCD, transmissive, Normally Black
• Viewing: IPS / All-O'Clock
• Interface: eDP
• Active area: 381.89 × 214.81 mm
• Outline dimensions: 398.40 × 232.80 × 6.50 mm
• Pixel pitch & arrangement: 0.1989 × 0.1989 mm, RGB vertical stripe
• Backlight: White LED
• Typical luminance: 300 cd/m²; uniformity: 80%
• Contrast ratio: 1000:1; color gamut: 72% NTSC
• Viewing angles: 85°/85°/85°/85° (CR ≥ 10)
• Response time: 30 ms
• Operating temp: 0°C to +50°C; Storage temp: -20°C to +60°C
