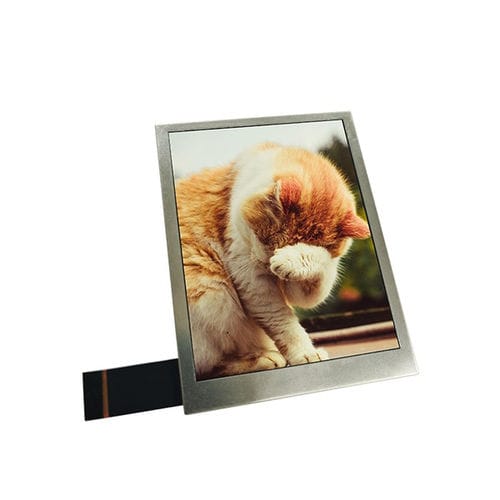

TFT LCDディスプレイ モジュール YX35031A

IPS方式カラーグラフィック

製品概要
YouseeのYX35031Aは、480×640 RGB解像度を持つ3.5インチのa-Si TFT-LCD表示モジュールで、RGB18ビット映像入力とSPI制御に対応しています。産業用HMI、医療機器、スマート端末、組込みプラットフォームを想定した設計で、高密度ピクセルとAll-O'Clockの広視野角IPSにより、あらゆる角度から文字やグラフィックを鮮明に表示します。HX8363AドライバICを搭載し、高速RGB映像とSPIによる柔軟なシステム統合が可能で、Android系UIやLinuxシステム、QVGA/WQVGAよりも垂直解像度を必要とするプロフェッショナルな組込みUIに適しています。

基本仕様
表示サイズ：3.5インチ
LCDタイプ：a-Si TFT-LCD、透過型
解像度：480 (RGB) × 640
有効表示領域：53.28 × 71.04 mm
外形寸法：64.00 × 85.00 × 3.00 mm
画素ピッチ：0.111 × 0.111 mm
視野方向：IPS（All-O'Clock）
ドライバIC：HX8363A
インターフェース：RGB18ビット + SPI

光学特性
解像度：480 × 640
コントラスト比：500 : 1
色域：50% NTSC
輝度：300 cd/m²
輝度均一性：75%
視角（CR ≥ 10）：80°（全方向）
応答速度：25 ms

動作条件
動作温度：-20°C ~ +70°C
保存温度：-30°C ~ +80°C
湿度：≤ 90% RH（60°C）

仕様一覧

• 型番：YX35031A
• 表示サイズ：3.5インチ
• 解像度：480×640（RGB）
• インターフェース：RGB18ビット + SPI（デュアルインターフェース）
• ドライバIC：HX8363A
• LCDタイプ：a-Si TFT-LCD、透過型
• 視野方向：IPS（All-O'Clock 広視野角）
• 有効表示領域：53.28 × 71.04 mm
• 外形寸法：64.00 × 85.00 × 3.00 mm
• 画素ピッチ：0.111 × 0.111 mm
• 輝度：300 cd/m²
• コントラスト比：500 : 1
• 色域：50% NTSC
• 応答速度：25 ms
• 動作温度：-20°C ~ +70°C
• 保存温度：-30°C ~ +80°C
• 湿度：≤ 90% RH（60°C）
