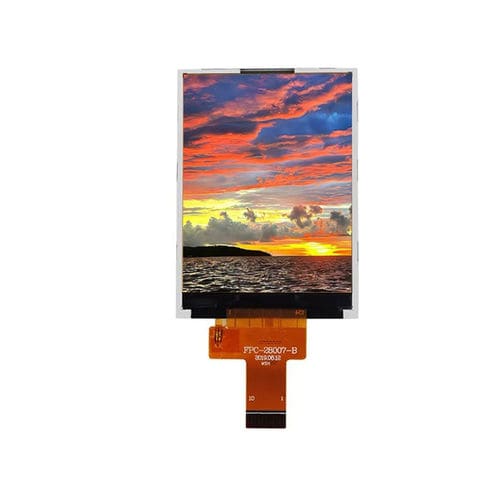

TFT LCDディスプレイ モジュール YX28005A

IPS方式カラー240 x 320

製品概要
YX28005Aは、2.8インチのIPS透過型TFT液晶モジュール（解像度240×320）で、広い視野角と安定した色再現を備えています。ドライバICにST7789Vを採用し、SPIインターフェースを持つため、HMIパネル、産業用コントローラ、携帯機器への組み込みが容易で、低消費電力かつ信頼性の高い動作を提供します。

基本仕様
表示サイズ：2.8インチ
LCDタイプ：IPS TFT-LCD（透過型）
解像度：240 (RGB) × 320
有効表示領域：43.20 × 57.60 mm
外形寸法：50.00 × 69.20 × 2.30 mm
画素ピッチ：0.180 × 0.180 mm
視野方向：IPSワイドビュー
ドライバIC：ST7789V
インターフェース：SPI

機械図
取り付けや筐体設計向けに機械図および寸法図を提供します。詳細な寸法は製品画像およびデータシートをご参照ください。

光学特性
解像度：240 × 320
コントラスト比：500 : 1
色域：60%
輝度：300 cd/m²
輝度均一性：80%
視野角（CR ≥ 10）：80°（全方向）
応答時間：16 ms

動作条件
動作温度：-20°C ～ +70°C
保管温度：-30°C ～ +80°C
湿度：≤ 90% RH（60°C）

技術仕様

• 型番：YX28005A
• 表示サイズ：2.8インチ
• 解像度：240×320（RGB）
• LCDタイプ：IPS透過型TFT
• 有効表示領域：43.20 × 57.60 mm
• 外形寸法：50.00 × 69.20 × 2.30 mm
• 画素ピッチ：0.180 × 0.180 mm
• 視野方向：IPSワイドビュー
• ドライバIC：ST7789V
• インターフェース：SPI
• 輝度：300 cd/m²
• コントラスト比：500 : 1
• 色域：60%
• 応答時間：16 ms
• 動作温度：-20°C ～ +70°C
• 保管温度：-30°C ～ +80°C
• 湿度：≤ 90% RH（60°C）
