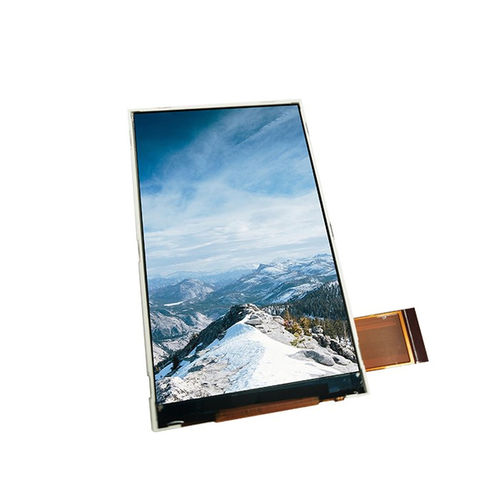

TFT LCDディスプレイ モジュール YX35023A

IPS方式カラー480 x 800

製品概要
YX35023A（Yousee）は、480×800 RGB解像度を持つ3.5インチのTFT液晶モジュールで、3SPI + RGBのデュアルインターフェースを備えています。ドライバICはST7701Sで、MCU制御のSPIおよび高速RGBビデオ入力の両方に対応し、産業用HMI、医療機器、スマート端末、組込みシステムなど、情報密度の高いコンパクトな表示を必要とする用途に適しています。

基本仕様

• 型番：YX35023A
• ブランド：Yousee
• 表示サイズ：3.5インチ
• 解像度：480 (RGB) × 800
• LCD種別：TFT-LCD、透過型
• 表示領域：45.36 × 75.60 mm
• 外形寸法：51.32 × 86.61 × 2.20 mm
• 画素ピッチ：0.0945 × 0.0945 mm
• 視野角：All O’Clock（広視野角）
• ドライバIC：ST7701S
• インターフェース：3SPI + RGB（デュアルインターフェース）

機械図面
モジュールの機械図面を提供しています。外形寸法および取り付け詳細は基本仕様に準拠し、筐体や基板への組み込みが可能です。

光学特性

• 解像度：480 × 800
• コントラスト比：600 : 1（typ.）
• 色域：60%（typ.）
• 輝度：500 cd/m²（typ.）
• 輝度均一性：80%（typ.）
• 視野角（CR ≥ 10）：70°（全方向）
• 応答時間：25 ms（typ.）

動作条件

• 動作温度：-20°C ～ +70°C
• 保存温度：-30°C ～ +80°C
• 湿度：≤ 90% RH（60°C）

用途

• 産業用HMIおよび操作パネル
• 医療機器向けディスプレイ
• スマート端末および携帯機器
• AndroidやLinuxベースのUIを持つ組み込みシステム

技術仕様

• 表示領域：45.36 × 75.60 mm
• 外形寸法：51.32 × 86.61 × 2.20 mm
• 画素ピッチ：0.0945 × 0.0945 mm
• インターフェース：3SPI + RGB
• ドライバIC：ST7701S
• コントラスト比：600 : 1
• 輝度：500 cd/m²
• 視野角：All O’Clock
• 応答時間：25 ms
