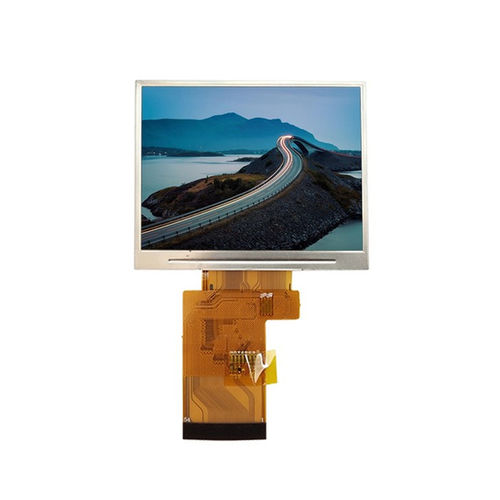

TFT LCDディスプレイ モジュール YX35014A

TNカラー320 x 480

製品概要
YX35014Aは、320×480解像度、a‑Si透過型TFT技術、ドライバIC ST7796Sを備えた3.5インチTFT液晶表示モジュールです。安定した輝度、鮮明なグラフィック、信頼性の高い動作を提供し、産業用制御パネル、ハンドヘルド機器、組込みHMIシステムに適しています。SPIインターフェースと12時方向に最適化されたTN視野により、正面視用途向けに設計され、コンパクトな機械的寸法を維持します。

基本仕様
表示サイズ：3.5インチ
LCDタイプ：a‑Si TFT、ポジティブ透過型
解像度：320 (RGB) × 480
有効表示領域：48.96 × 73.44 mm
外形寸法：54.5 × 84.0 × 3.05 mm
画素ピッチ：0.153 × 0.153 mm
視野方向：TN、12時
ドライバIC：ST7796S
インターフェース：SPI

機械図
外形と寸法を示す図面は製品ページに掲載されています（画像参照）。

光学特性
解像度：320 × 480
コントラスト比：500 : 1
色域：60%
輝度均一性：80%
視野角（CR ≥ 10）：L60° / R60° / U60° / D40°
応答時間：25 ms

動作条件
動作温度：-20°C ～ +70°C
保存温度：-30°C ～ +80°C
湿度：≤ 90% RH（60°C）

仕様 / 技術仕様

• 型番：YX35014A
• 表示サイズ：3.5インチ
• 解像度：320×480 (RGB)
• LCDタイプ：a‑Si TFT、ポジティブ透過型
• 有効表示領域：48.96 × 73.44 mm
• 外形寸法：54.5 × 84.0 × 3.05 mm
• 画素ピッチ：0.153 × 0.153 mm
• 視野方向：TN、12時（正面視に最適化）
• ドライバIC：ST7796S
• インターフェース：SPI
• コントラスト比：500:1
• 色域：60%
• 輝度均一性：80%
• 視野角（CR ≥ 10）：L60° / R60° / U60° / D40°
• 応答時間：25 ms
• 動作温度：-20°C～+70°C
• 保存温度：-30°C～+80°C
• 湿度：≤ 90% RH（60°C）
