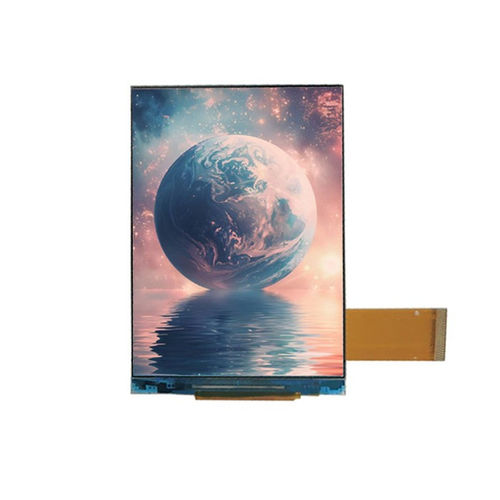

TFT LCDディスプレイ モジュール YX35024A

TNカラー320 x 480

製品概要
YX35024Aは、320×480解像度を持つ3.5インチTFT LCD表示モジュールで、MCUおよびRGBのデュアルインターフェースに対応しています。産業用制御パネル、ハンドヘルド端末、組込みHMIシステム向けに設計されています。
本モジュールは透過型TN TFTパネルを採用し、12時方向に最適化された視野特性により、正面からの視認性、安定した輝度および固定向けアプリケーションでの信頼性ある動作を提供します（計器、制御コンソール、携帯機器等）。
駆動にはILI9488ドライバICを使用し、MCU制御と高速RGB映像入力をサポートするため、コスト・性能・組み込みの難易度に応じた柔軟な設計選択が可能です。

基本仕様
表示サイズ：3.5インチ
LCD種類：TN TFT-LCD、透過型
解像度：320 (RGB) × 480
アクティブエリア：48.96 × 73.44 mm
外形寸法：54.48 × 84.71 × 2.30 mm
画素ピッチ：0.08625 × 0.08625 mm
視野方向：12時方向
ドライバIC：ILI9488
インターフェース：MCU / RGB

光学特性
解像度：320 × 480
コントラスト比：800 : 1
色域：60%
輝度：300 cd/m²
輝度均一性：80%
視野角 (CR ≥ 10)：70° (L/R)、70° (U)、60° (D)
応答速度：25 ms

動作条件
動作温度：-20°C ~ +70°C
保存温度：-30°C ~ +80°C
湿度：≤ 90% RH (60°C)

機械
外形図および機械図面は製品ページにて寸法と取り付け情報を提供しています。

技術仕様

• モデル：YX35024A
• ブランド：Yousee
• 表示サイズ：3.5インチ
• 解像度：320 × 480 (RGB)
• LCD種類：TN、透過型
• ドライバIC：ILI9488
• インターフェース：MCU / RGB
• アクティブエリア：48.96 × 73.44 mm
• 外形寸法：54.48 × 84.71 × 2.30 mm
• 画素ピッチ：0.08625 × 0.08625 mm
• 視野方向：12時方向
• コントラスト比：800 : 1
• 色域：60%
• 輝度：300 cd/m²
• 輝度均一性：80%
• 視野角 (CR ≥ 10)：70° (L/R)、70° (U)、60° (D)
• 応答速度：25 ms
• 動作温度：-20°C ~ +70°C
• 保存温度：-30°C ~ +80°C
• 湿度：≤ 90% RH (60°C)
