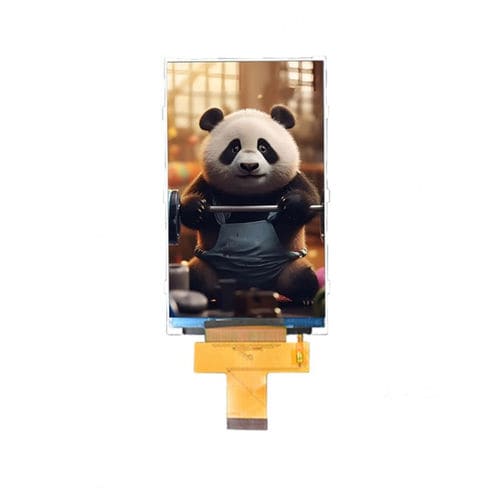

TFT LCDディスプレイ モジュール YX43025A

IPS方式カラー480 x 272

概要
YX43025Aは、解像度480×272の4.3インチIPS TFT液晶表示モジュールで、MCUおよびSPIインターフェースのオプションを備え、産業用制御パネル、組込みシステム、ハンドヘルド機器、HMI用途向けに設計されています。

主な特長

• 4.3インチ IPS TFT-LCD（透過型）
• 解像度 480 (RGB) × 272
• インターフェースモード：MCU 8/9/16bit、3線/4線 SPI、Dual SPI
• All‑O’Clock 視野角（IPS）
• 輝度 500 cd/m²、コントラスト比 800:1

モデルバリエーション

• YX43025A
• YX43025ART

基本仕様（表）
項目 — 仕様
表示サイズ — 4.3 inch
LCDタイプ — IPS TFT-LCD、透過型
解像度 — 480 (RGB) × 272
アクティブエリア — 95.04 × 53.86 mm
外形寸法 — 105.5 × 67.2 × 3.0 mm
画素ピッチ — 0.198 × 0.198 mm
視野方向 — All‑O’Clock
インターフェース — MCU 8/9/16-bit、3-/4-line SPI、Dual SPI

光学特性（表）
パラメータ — 標準値
解像度 — 480 × 272
コントラスト比 — 800 : 1
色域 — 60%
輝度 — 500 cd/m²
輝度均一性 — 80%
視野角（CR ≥ 10） — 80°（全方向）
応答時間 — 25 ms

動作条件（表）
項目 — 範囲
動作温度 — -20°C ~ +70°C
保管温度 — -30°C ~ +80°C
湿度 — ≤ 90% RH（60°C）

技術仕様

• 型番: YX43025A
• 表示サイズ: 4.3 inch
• 解像度: 480 (RGB) × 272
• LCDタイプ: IPS TFT-LCD、透過型
• アクティブエリア: 95.04 × 53.86 mm
• 外形寸法: 105.5 × 67.2 × 3.0 mm
• 画素ピッチ: 0.198 × 0.198 mm
• 視野方向: All‑O’Clock (IPS)
• インターフェースオプション: MCU 8/9/16-bit、3線SPI、4線SPI、Dual SPI
• コントラスト比: 800:1
• 色域: 60%
• 輝度: 500 cd/m²
• 輝度均一性: 80%
• 視野角 (CR ≥ 10): 80°（全方向）
• 応答時間: 25 ms
• 動作温度: -20°C ～ +70°C
• 保管温度: -30°C ～ +80°C
• 湿度: ≤ 90% RH（60°C）
