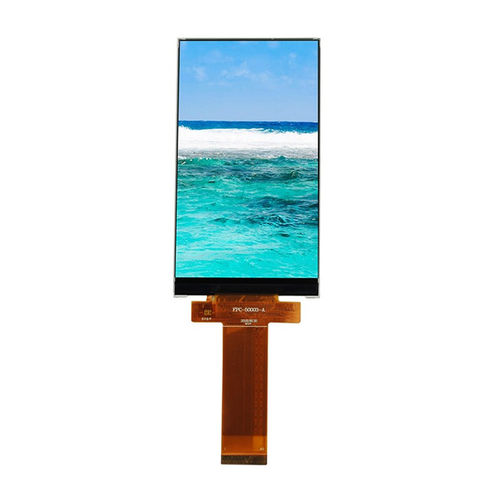

TFT LCDディスプレイ モジュール YX45002A

IPS方式カラーグラフィック

製品概要
YX45002A は、480×854 ピクセルと MIPI インターフェースを備えた 4.5 インチの高解像度 IPS TFT-LCD 表示モジュールです。ハンドヘルド機器、医療端末、携帯計測器、組込み HMI システム向けに設計されています。IPS 技術と All-O'Clock の広視野角により、どの方向からでも安定した色再現、高コントラスト、優れた視認性を提供します。ドライバ IC に JD9161Z を採用し、厳しい組込み環境でも滑らかな信号処理と安定した長期性能を確保します。縦型フォーマットの 4.5 インチ画面は、モバイル端末、データ収集機器、スマートコントロールパネル、業務用ハンドヘルド機器に特に適しています。

主な特徴

• 4.5 インチ IPS TFT-LCD、透過型
• 解像度 480 (RGB) × 854
• MIPI インターフェース
• ドライバ IC：JD9161Z
• All-O'Clock 広視野角（IPS）
• 組込み／モバイル用途向け縦型表示

基本仕様
表示サイズ：4.5 インチ
LCD 種類：IPS TFT-LCD、透過型
解像度：480 (RGB) × 854
有効表示領域：55.44 × 98.64 mm
外形寸法：59.17 × 108.14 × 1.81 mm
画素ピッチ：0.1155 × 0.1155 mm
視野方向：All-O'Clock
ドライバ IC：JD9161Z
インターフェース：MIPI

光学特性
解像度：480 × 854
コントラスト比：800 : 1
色域：60%
輝度：250 cd/m²
輝度均一性：80%
視野角（CR ≥ 10）：80°（全方向）
応答速度：30 ms

動作条件
動作温度：-20°C ～ +70°C
保存温度：-30°C ～ +80°C
湿度：≤ 90% RH（60°C）

機械図
組込みおよび取り付け確認のための機械図および寸法図を提供します。

技術仕様

• 型番：YX45002A
• 表示サイズ：4.5 インチ
• 解像度：480 × 854 (RGB)
• LCD 種類：IPS TFT、透過型
• 有効表示領域：55.44 × 98.64 mm
• 外形寸法：59.17 × 108.14 × 1.81 mm
• 画素ピッチ：0.1155 × 0.1155 mm
• 視野方向：All-O'Clock（広視野）
• ドライバ IC：JD9161Z
• インターフェース：MIPI
• コントラスト比：800:1
• 輝度：250 cd/m²
• 応答速度：30 ms
• 動作温度：-20°C ～ +70°C
• 保存温度：-30°C ～ +80°C
• 湿度：≤ 90% RH（60°C）
