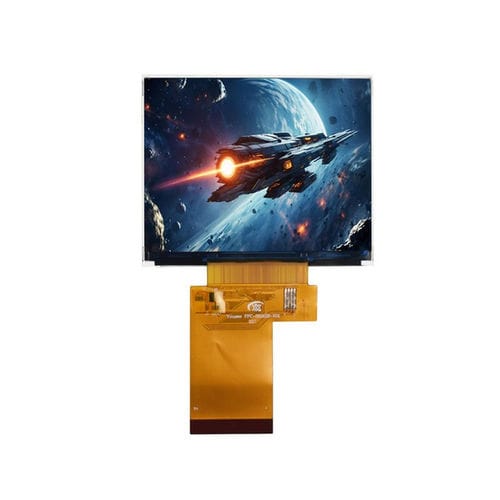

TFT LCDディスプレイ モジュール YX35012A

カラー640 x 4803.5インチ

製品概要
YX35012Aは、640×480（VGA）解像度の3.5インチ透過型TFT-LCD表示モジュールです。3SPIと24ビットRGBのデュアルインターフェースに対応し、ドライバICはN93052Cで、MCU駆動のSPIシステムやRGB駆動プラットフォームの両方に組み込み可能です。VGAレベルの表示精細度、広視野角（All O'Clock）、小型の外形で、産業用制御、医療端末、POS、組込み機器に適しています。

主な特長

• 表示サイズ：3.5インチ、透過型TFT-LCD
• 解像度：640×480（RGB、VGA）
• デュアルインターフェース：3SPI + 24ビットRGB
• ドライバIC：N93052C
• 視野方向：All O'Clock（全方向）
• コンパクトな外形寸法
• 産業用途に適した動作範囲

基本仕様
型番：YX35012A
表示サイズ：3.5インチ
LCD種類：TFT-LCD、透過型
解像度：640（RGB）×480
アクティブエリア：70.08 × 52.56 mm
外形寸法：76.9 × 63.9 × 3.0 mm
ピッチ：0.110 × 0.110 mm
視野方向：All O'Clock
インターフェース：3SPI + 24ビットRGB
ドライバIC：N93052C

光学特性
コントラスト比：600–800 : 1
色域：50%
輝度：300 cd/m²
輝度均一性：80%
視野角（CR ≥ 10）：75°–85°（全方向）
応答速度：25 ms

動作条件
動作温度：-20°C ～ +70°C
保管温度：-30°C ～ +80°C
湿度：≤ 90% RH（60°C）

用途

• 産業用制御パネル
• 医療端末
• POS（販売時点情報管理）システム
• 組込みプラットフォーム及びVGAレベルの表示品質を必要とする機器

技術仕様

• 型番：YX35012A
• 表示サイズ：3.5インチ
• 解像度：640×480（RGB）
• アクティブエリア：70.08 × 52.56 mm
• 外形寸法：76.9 × 63.9 × 3.0 mm
• ピッチ：0.110 × 0.110 mm
• LCD種類：TFT-LCD、透過型
• 視野方向：All O'Clock
• ドライバIC：N93052C
• インターフェース：3SPI + 24ビットRGB
• コントラスト比：600–800 : 1
• 色域：50%
• 輝度：300 cd/m²
• 輝度均一性：80%
• 視野角（CR ≥ 10）：75°–85°
• 応答速度：25 ms
• 動作温度：-20°C ～ +70°C
• 保管温度：-30°C ～ +80°C
• 湿度：≤ 90% RH（60°C）
