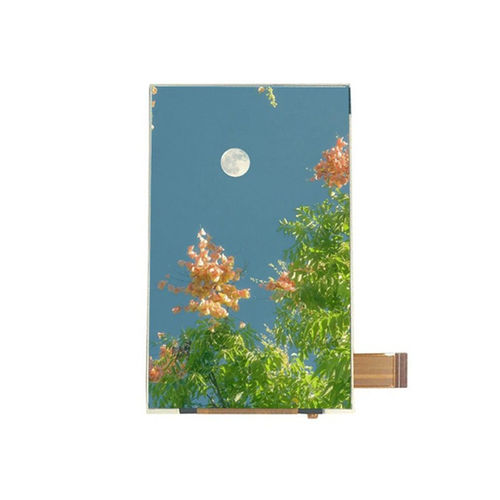

TFT LCDディスプレイ モジュール YX39710B

IPS方式タッチスクリーンカラー

製品概要
Yousee YX39710B は、3.97インチ IPS TFT LCD モジュール（480×800、WVGA）で、2レーンの MIPI DSI インターフェースを備えています。産業用 HMI、医療機器、スマート端末、組込み Linux／Android プラットフォーム向けに設計され、広視野角と安定した色再現、コンパクト機器に適した薄型プロファイルを実現します。

主な特徴

• 表示サイズ：3.97インチ
• 解像度：480 (RGB) × 800 (WVGA)
• パネル種別：IPS TFT-LCD、透過型
• インターフェース：2レーン MIPI DSI
• ドライバIC：ILI9806E
• 視野：All-O'Clock 広視野角（IPS）
• 外形厚み：2.20 mm
• 高画素密度、タッチスクリーン対応

基本仕様（表）
表示サイズ：3.97インチ
LCD 種別：IPS TFT-LCD、透過型
解像度：480 (RGB) × 800
アクティブエリア：51.84 × 86.40 mm
外形寸法：57.14 × 96.85 × 2.20 mm
ピッチ：0.108 × 0.108 mm
視野方向：All-O’Clock
ドライバIC：ILI9806E
インターフェース：2レーン MIPI DSI

光学特性（表）
解像度（typ.）：480 × 800
コントラスト比（typ.）：800 : 1
色域（typ.）：60%
輝度（typ.）：350 cd/m²
輝度均一性（typ.）：80%
視野角（CR ≥ 10）：80°（全方向）
応答速度（typ.）：25 ms

動作条件（表）
動作温度：-20°C ～ +70°C
保管温度：-30°C ～ +80°C
湿度：≤ 90% RH（60°C）

用途

• 産業用 HMI
• 医療機器
• スマート端末
• 組込み Linux／Android プラットフォーム

技術仕様

• 型番：YX39710B
• 表示サイズ：3.97インチ
• 解像度：480×800（RGB）
• パネル：IPS TFT、透過型
• インターフェース：2レーン MIPI DSI
• ドライバIC：ILI9806E
• アクティブエリア：51.84 × 86.40 mm
• 外形寸法：57.14 × 96.85 × 2.20 mm
• ピクセルピッチ：0.108 × 0.108 mm
• 標準輝度：350 cd/m²
• コントラスト比：800:1
• 視野：All-O'Clock 広視野角（IPS）
• 動作温度：-20°C ～ +70°C
• 保管温度：-30°C ～ +80°C
• 湿度：≤ 90% RH（60°C）
