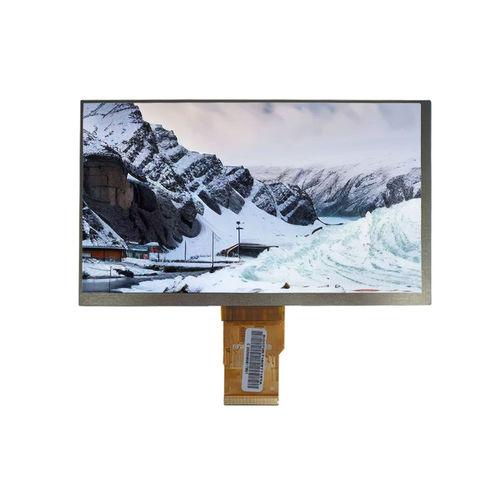

TFT LCDディスプレイ モジュール YX07021312416BC

TNカラー1024 x 600

製品概要
YouseeのYX07021312416BCは、7.0インチ 1024×600（WSVGA）解像度、24ビットRGBインターフェースを備えたTFT-LCD表示モジュールです。産業用制御パネル、HMIシステム、組込みオートメーション表示向けに設計されており、標準WVGAより細部の表示が向上し、屋内産業環境に適したNormally Whiteの透過型表示モードを備えています。

主な特長

• 表示サイズ：7.0インチ
• 解像度：1024 (RGB) × 600 (WSVGA)
• インターフェース：24ビットRGB
• LCDタイプ：TFT-LCD、透過型
• 表示モード：Normally White
• 視野方向：6時方向（TN）

基本仕様（表）
Display Size : 7.0 inch
LCD Type : TFT-LCD, Transmissive
Display Mode : Normally White
Resolution : 1024 (RGB) × 600
Active Area : 154.21 × 85.92 mm
Outline Dimensions : 165.0 × 100.0 × 3.5 mm
Pixel Pitch : 0.1506 × 0.1432 mm
Pixel Arrangement : RGB Vertical Stripe
Viewing Direction : 6 O'Clock
Interface : 24-bit RGB
Backlight : White LED

機械図
組込みや取付けの参考のために、機械図面および寸法図が提供されます。制御盤やエンクロージャへの実装に対応します。

光学特性（表）
Resolution : 1024 × 600
Contrast Ratio : 500 : 1
Luminance : 300 cd/m² (typical)
Luminance Uniformity : 80%
Viewing Angle (CR ≥ 10) : 70° / 70° / 50° / 70° (typ.)
Response Time : 25 ms

動作条件（表）
Operating Temperature : -10°C ~ +60°C
Storage Temperature : -20°C ~ +70°C

特性 / 技術仕様

• Model: YX07021312416BC
• Display size: 7.0 inch
• Resolution: 1024×600 (RGB)
• Active area: 154.21 × 85.92 mm
• Outline dimensions: 165.0 × 100.0 × 3.5 mm
• Pixel pitch: 0.1506 × 0.1432 mm
• Pixel arrangement: RGB vertical stripe
• LCD type: TFT-LCD, transmissive
• Display mode: Normally White
• Viewing direction: 6 O'Clock (TN)
• Interface: 24-bit RGB
• Backlight: White LED
• Luminance (typical): 300 cd/m²
• Contrast ratio (typical): 500:1
• Viewing angle (CR ≥ 10): 70°/70°/50°/70°
• Response time: 25 ms
• Operating temperature: -10°C to +60°C
• Storage temperature: -20°C to +70°C
• 代表的な用途：産業用制御パネル、HMIシステム、オートメーション機器の組込み表示
