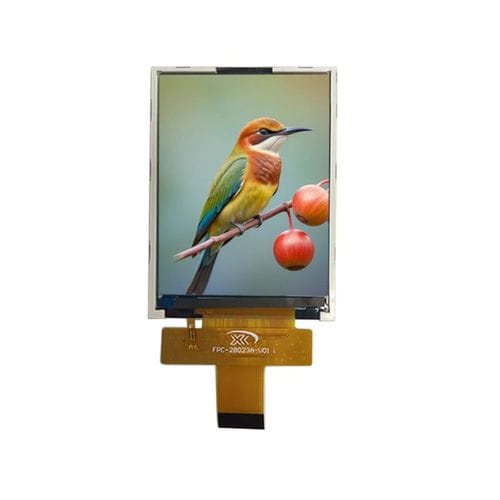

TFT LCDディスプレイ モジュール YX28023A

IPS方式カラー480 x 640

概要
YX28023Aは、480×640 RGB解像度とMIPI DSIインターフェースを備えた2.8インチ高解像度TFT LCDモジュールで、先進的な組込み機器やスマート端末向けに設計されています。高いピクセル密度とAll-O’Clock（IPS）広視野角により、あらゆる方向から鮮明な画像、滑らかなグラフィック、一貫した色再現を実現します。ST7701SドライバICを搭載し、高速データ伝送に対応、Linuxベース・Androidベースおよび高性能組込みプラットフォームに適しています。薄型の機械設計とコンパクトな外形は、携帯機器、スマートコントローラ、POS端末、医療機器など狭小スペースで高品質表示が求められる用途への統合を容易にします。

基本仕様
表示サイズ：2.8 inch
LCDタイプ：TFT-LCD、透過型
解像度：480 (RGB) × 640
アクティブエリア：43.20 × 57.60 mm
外形寸法：50.00 × 69.20 × 2.34 mm
画素ピッチ：0.090 × 0.090 mm
視野方向：All O’Clock（IPS）
ドライバIC：ST7701S
インターフェース：MIPI DSI
バックライト：白色LED × 4
LCM入力電圧：2.8 V（typ.）

機械図
組込み・実装参照用に機械図およびモジュール外形を提供します。

光学特性
解像度：480 × 640
コントラスト比：800 : 1
色域：60%
輝度：300 cd/m²（typ.）
輝度均一性：80%
視野角（CR≥10）：80°（全方向）
応答速度：35 ms

電気特性
アナログ電圧（VCC）：2.8 V（typ.）
ロジック電圧（IOVCC）：1.8 V（typ.）
入力電圧範囲：1.65 – 3.3 V

バックライト特性
LEDタイプ：白色LED
LED数：4 個
順電圧：3.2 V
駆動電流：80 mA

動作条件
動作温度：-20°C ～ +70°C
保管温度：-30°C ～ +80°C
湿度：≤ 90% RH（60°C）

特長 / 技術仕様

• モデル：YX28023A
• ブランド：Yousee
• 表示サイズ：2.8 inch
• 解像度：480 × 640（RGB）
• LCDタイプ：TFT-LCD、透過型、IPS視野
• インターフェース：MIPI DSI
• ドライバIC：ST7701S
• アクティブエリア：43.20 × 57.60 mm
• 外形寸法：50.00 × 69.20 × 2.34 mm
• 画素ピッチ：0.090 × 0.090 mm
• バックライト：白色LED × 4（順電圧 3.2 V、駆動電流 80 mA）
• 典型輝度：300 cd/m²；均一性 80%
• コントラスト比：800:1；色域 約60%
• 視野角：All O’Clock、80°（CR≥10）
• 応答速度：35 ms
• LCM入力電圧：2.8 V（typ.）；ロジックI/O電圧 1.8 V；入力範囲 1.65–3.3 V
• 動作温度範囲：-20°C～+70°C；保管：-30°C～+80°C
