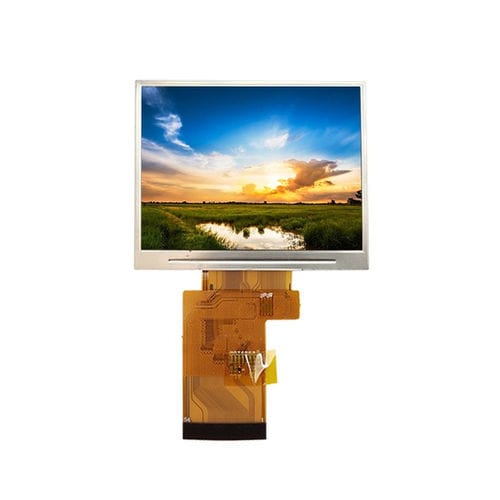

TFT LCDディスプレイ モジュール YX35033 series

IPS方式カラー320 x 240

製品概要
YX35033Aは、320×240解像度と24ビットRGBインターフェースを備えた3.5インチTFT LCDモジュールで、産業用制御パネル、携帯機器、組込みシステム向けに設計されています。ST7272ドライバICにより駆動され、広視野角と多位置表示での安定した画質を提供します。

主な特長

• 表示サイズ：3.5インチ
• 解像度：320 (RGB) × 240
• インターフェース：24ビットRGB
• ドライバIC：ST7272
• 用途：産業用制御パネル、携帯機器、組込みシステム、制御コンソール、計器類
• 広視野角で安定した視認性

基本仕様（抜粋）
表示サイズ：3.5インチ
LCDタイプ：TFT-LCD、透過形
解像度：320 (RGB) × 240
アクティブエリア：70.08 × 52.56 mm
外形寸法：76.9 × 63.9 × 3.1 mm
画素ピッチ：0.219 × 0.219 mm
視野方向：All-O'Clock（広視野角 / IPS）
ドライバIC：ST7272
インターフェース：24ビットRGB

光学特性（抜粋）
コントラスト比：500 : 1
色域：60%
輝度：350 cd/m²
輝度均一性：60%
視野角（CR ≥ 10）：70°–80°（全方向）
応答時間：16 ms

動作条件
動作温度：-20°C ~ +70°C
保存温度：-30°C ~ +80°C
湿度：≤ 90% RH（60°C）

モデルバリエーション / 関連型番

• YX35033A
• YX35033ACT
• YX35033ART

技術仕様（概要）

• 表示サイズ：3.5インチ
• 解像度：320×240 (RGB)
• LCDタイプ：TFT-LCD、透過形
• アクティブエリア：70.08 × 52.56 mm
• 外形寸法：76.9 × 63.9 × 3.1 mm
• 画素ピッチ：0.219 × 0.219 mm
• 視野方向：All-O'Clock / IPS
• ドライバIC：ST7272
• インターフェース：24ビットRGB
• コントラスト比：500:1
• 色域：60%
• 輝度：350 cd/m²
• 輝度均一性：60%
• 視野角（CR ≥ 10）：70°–80°（全方向）
• 応答時間：16 ms
• 動作温度：-20°C ~ +70°C
• 保存温度：-30°C ~ +80°C
• 湿度：≤ 90% RH（60°C）
