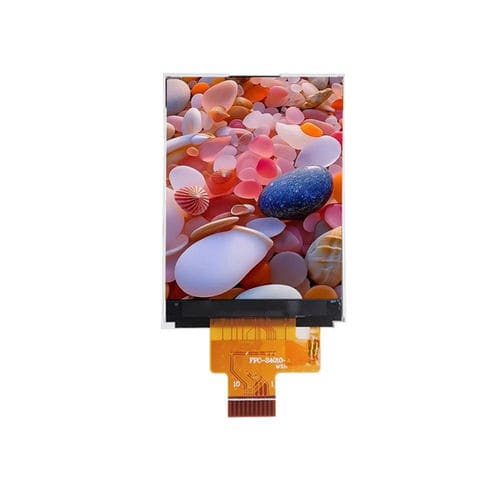

LEDディスプレイ モジュール YX24010A

TFT LCDTNカラー

製品概要
YX24010Aは、240×320（RGB）解像度の2.4インチTFT液晶モジュールで、a‑Si TFT（ポジティブ透過型）パネルおよび統合型ドライバST7789Vを備えています。小型の組込み機器、ハンドヘルド機器、MCUベースのシステム、携帯計測器、産業用制御機器向けの小型グラフィック表示に適しています。

主な特長

• 表示サイズ：2.4インチ
• 解像度：240 (RGB) × 320
• LCDタイプ：a-Si TFT、ポジティブ透過型
• ドライバIC：ST7789V
• インターフェース：SPI
• 視野方向：TN、12時方向
• バックライト：白色LED ×4
• LCM入力電圧：2.8 ±0.1 V

技術仕様

• 型番：YX24010A
• 有効表示領域：36.72 × 48.96 mm
• 外形寸法：42.72 × 60.26 × 2.45 mm
• 画素ピッチ：0.153 × 0.153 mm
• 標準輝度：250 cd/m²
• コントラスト比（typ）：500:1
• 色域（typ）：60%
• 応答時間（typ）：16 ms

光学および機械データ

• 視野角（CR≥10）（typ）：L45° / R45° / U45° / D20°
• 解像度：240 × 320
• バックライト構成：白色LED ×4

動作条件

• 動作温度：-20°C〜+70°C
• 保存温度：-30°C〜+80°C
• 湿度：≤ 90% RH（60°C）

機械図面
取り付けと外形参照用の機械図面が利用可能です。コネクタ位置や取り付け穴は図面を参照してください。
