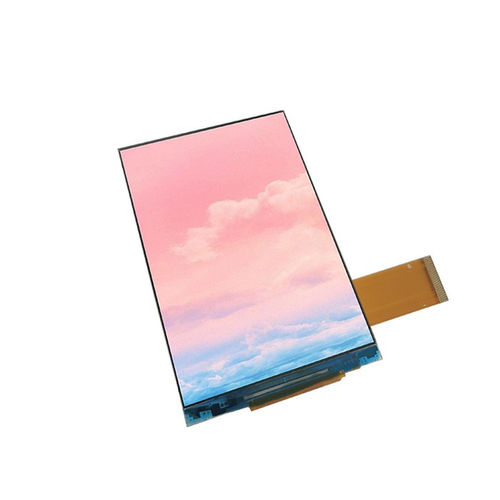

TFT LCDディスプレイ モジュール YX35025A

IPS方式カラー320 x 480

製品概要
Yousee YX35025A は、320×480 解像度の 3.5インチ IPS TFT LCD 表示モジュールで、3SPI + RGB18ビットの二重インターフェースを備え、ドライバ IC は ILI9488 です。産業用制御パネル、医療端末、POS システム、組込み HMI に適しており、MCU SPI 制御と高速 RGB ビデオ入力をサポートして柔軟な統合が可能です。

主な特長

• 表示サイズ: 3.5 インチ
• 解像度: 320 (RGB) × 480
• LCD タイプ: IPS TFT-LCD、透過型
• 広視野 IPS 技術、All-O'Clock 視野方向
• ドライバ IC: ILI9488
• デュアルインターフェース: 3SPI + RGB18ビット（MCU SPI 制御および高速 RGB）
• 用途例: 産業用制御、医療端末、POS システム、組込み HMI、ハンドヘルド機器

基本仕様（表）
表示サイズ: 3.5 インチ
LCD タイプ: IPS TFT-LCD、透過型
解像度: 320 (RGB) × 480
アクティブエリア: 48.96 × 73.44 mm
外形寸法: 54.48 × 84.71 × 2.30 mm
ピクセルピッチ: 0.08625 × 0.08625 mm
視野方向: All-O'Clock
ドライバ IC: ILI9488
インターフェース: 3SPI + RGB18ビット

光学特性（表）
解像度: 320 × 480
コントラスト比: 800 : 1（typ.）
色域: 60%（typ.）
輝度: 300 cd/m²（typ.）
輝度均一性: 80%
視野角（CR ≥ 10）: 80°（全方向）
応答速度: 25 ms（typ.）

動作条件（表）
動作温度: -20°C ～ +70°C
保存温度: -30°C ～ +80°C
湿度: ≤ 90% RH（60°C）

機械図面
機械図面と製品画像は、寸法参照および統合計画のために提供されます。

技術仕様

• 型番: YX35025A
• 表示サイズ: 3.5 インチ
• 解像度: 320×480（RGB）
• アクティブエリア: 48.96 × 73.44 mm
• 外形寸法: 54.48 × 84.71 × 2.30 mm
• ピクセルピッチ: 0.08625 × 0.08625 mm
• LCD タイプ: IPS TFT-LCD、透過型
• 視野方向: All-O'Clock（広視野）
• ドライバ IC: ILI9488
• インターフェース: 3SPI + RGB18ビット（デュアルインターフェース）
• 輝度（typ.）: 300 cd/m²
• コントラスト（typ.）: 800:1
• 色域（typ.）: 60%
• 応答速度（typ.）: 25 ms
• 動作温度: -20°C ～ +70°C
• 保存温度: -30°C ～ +80°C
• 湿度: ≤ 90% RH（60°C）
