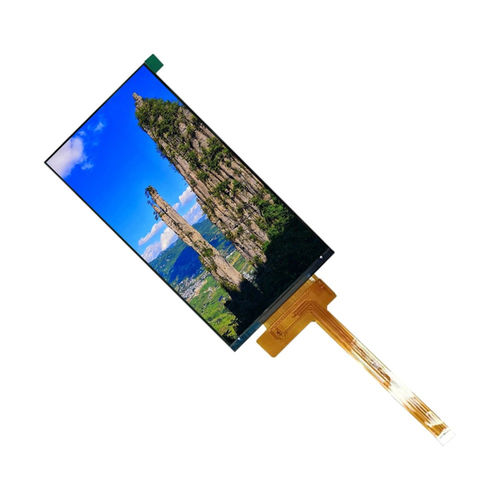

TFT LCDディスプレイ モジュール YX55027A

IPS方式カラー480 x 960

概要
YX55027Aは、縦表示の480×960解像度を備えた5.45インチIPS TFT-LCD表示モジュールで、ハンドヘルド端末、スマートデバイス、携帯計測器、組込み表示システム向けに設計されています。IPS技術とAll-O'Clockの広視野角により、あらゆる方向からの色再現性と視認性が確保されます。MIPI DSIインターフェースは高速データ伝送をサポートし、滑らかなグラフィックスと応答性の高いUIを実現します。

主な特長

• 表示サイズ：5.45インチ
• 解像度：480 (RGB) × 960
• LCDタイプ：IPS TFT-LCD、透過型
• 視野方向：All-O'Clock（広視野角）
• Driver IC：ST7701S
• インターフェース：MIPI DSI

基本仕様（表）
表示サイズ：5.45インチ
LCDタイプ：IPS TFT-LCD、透過型
解像度：480 (RGB) × 960
有効表示領域：61.92 × 123.84 mm
外形寸法：64.32 × 130.09 × 2.25 mm
画素ピッチ：0.129 × 0.129 mm
視野方向：All-O'Clock
Driver IC：ST7701S
インターフェース：MIPI DSI

光学特性（表）
解像度：480 × 960
コントラスト比：800 : 1
色域：60%
輝度：350 cd/m²
輝度ムラ：80%
視野角（CR ≥ 10）：80°（全方向）
応答速度：25 ms

動作条件（表）
動作温度：-20°C ～ +70°C
保存温度：-30°C ～ +80°C
湿度：≤ 90% RH（60°C）

機械図面
外形寸法：64.32 × 130.09 × 2.25 mm（機械図面は製品ページに掲載）

用途

• ハンドヘルド端末
• スマートデバイス
• 携帯計測器
• 組込み表示システム

技術仕様

• モデル：YX55027A
• 表示サイズ：5.45インチ
• 解像度：480 (RGB) × 960
• 有効表示領域：61.92 × 123.84 mm
• 外形寸法：64.32 × 130.09 × 2.25 mm
• 画素ピッチ：0.129 × 0.129 mm
• LCDタイプ：IPS TFT-LCD、透過型
• 視野方向：All-O'Clock
• Driver IC：ST7701S
• インターフェース：MIPI DSI
• コントラスト比：800 : 1
• 色域：60%
• 輝度：350 cd/m²
• 輝度ムラ：80%
• 視野角（CR ≥ 10）：80°（全方向）
• 応答速度：25 ms
• 動作温度：-20°C ～ +70°C
• 保存温度：-30°C ～ +80°C
• 湿度：≤ 90% RH（60°C）
