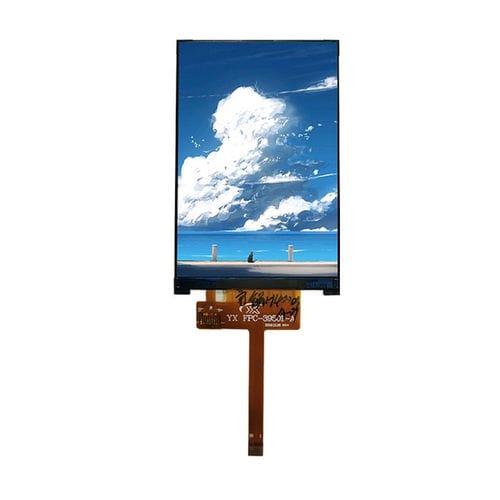

TFT LCDディスプレイ モジュール YX39501B

TNカラー320 x 480

製品概要
Yousee YX39501Bは、320×480解像度、ST7796SドライバICを搭載した3.95インチSPI TFT液晶モジュールです。産業用制御パネル、ハンドヘルド機器、組込みHMI向けに設計され、12時方向に最適化されたa-Si TN正透過型パネルを採用しており、固定向きアプリケーションでの正面視認性と安定した輝度を確保します。SPIインターフェースによりMCUベースの統合が容易です。

主な仕様

• Model: YX39501B
• Display size: 3.95 inch
• Resolution: 320 (RGB) × 480
• LCD type: a-Si TFT-LCD, Positive Transmissive (TN)
• Active area: 55.68 × 83.52 mm
• Outline dimensions: 60.20 × 94.00 × 2.39 mm
• Pixel pitch: 0.174 × 0.174 mm
• Viewing direction: 12 O'Clock
• Driver IC: ST7796S
• Interface: SPI

機構・組込み
パネル切断と取り付けのための外形寸法および機械図を提供します。2.39 mmの薄型モジュールはスリムな組込み設計に適しており、コネクタ位置や固定箇所は機械図を参照してください。

光学・性能

• Resolution: 320 × 480
• Typical luminance: 300 cd/m²
• Contrast ratio: 500:1
• Color gamut: 60%
• Response time: 16 ms
• Luminance uniformity: 80%
• Viewing angle (CR ≥ 10): 60° (L/R/U), 55° (D)

環境条件

• Operating temperature: -20°C to +70°C
• Storage temperature: -30°C to +80°C
• Humidity: ≤ 90% RH (60°C)

用途

• 産業用制御パネルおよび組込みHMIシステム
• ハンドヘルドおよび携帯機器
• メーター、医療端末、その他の固定向きディスプレイ
