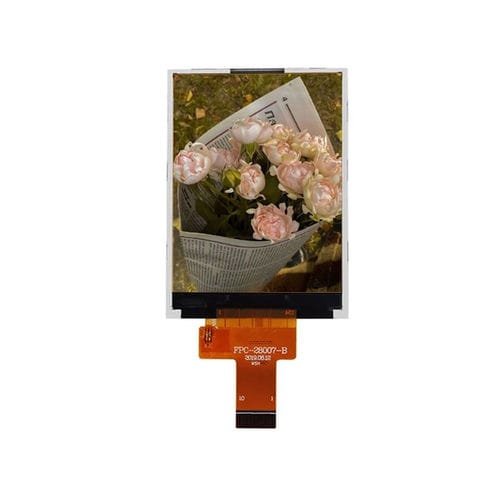

TFT LCDディスプレイ モジュール YX30002A

IPS方式カラー480 x 854

製品概要
YX30002Aは、480×854 RGB解像度と2レーン MIPI DSIインターフェースを備えた2.95インチのIPS TFT‑LCDモジュールです。AndroidやLinuxベースのプラットフォーム、高性能組込みシステム向けに設計されており、広視野角とスマートフォン級のピクセル密度により、鮮明な文字表示と高品質なグラフィックを実現します。スマート端末、医療用ハンドヘルド、POS、上位HMIに適しています。

主な特長

• 表示サイズ：2.95インチ
• 解像度：480 (RGB) × 854
• LCDタイプ：IPS TFT‑LCD（透過型）
• 視野方向：All O’Clock（全方向視野）
• ドライバIC：ST7701S
• インターフェース：2レーン MIPI DSI
• バックライト：白色LED × 4（4S1P）
• スマートフォン相当のピクセル密度で鮮明なUIとグラフィック

技術仕様

• 型番：YX30002A
• 有効表示領域：36.72 × 65.28 mm
• 外形寸法：43.44 × 75.31 × 2.60 mm
• 画素ピッチ：0.08625 × 0.08625 mm
• LCM入力電圧：2.6 ～ 3.3 V（Typ. 2.75 V）
• コントラスト比：800:1
• 色域：60%
• 応答速度：25 ms

光学特性・性能

• 輝度（typ）：300 cd/m²
• 輝度均一性：80%
• 視野角（CR ≥ 10）：80°（全方向）

動作条件

• 動作温度：-20°C ～ +70°C
• 保存温度：-30°C ～ +80°C
• 湿度：≤ 90% RH（60°C）

用途

• スマート端末およびIoT機器
• 医療用ハンドヘルド機器
• POS端末および決済システム
• 高度なHMIおよび組込みインターフェース

型番 / 技術的詳細

• ドライバIC：ST7701S
• インターフェース：2レーン MIPI DSI
• バックライト構成：白色LED × 4（4S1P）
• Android/Linuxおよび高性能組込み設計に適合
