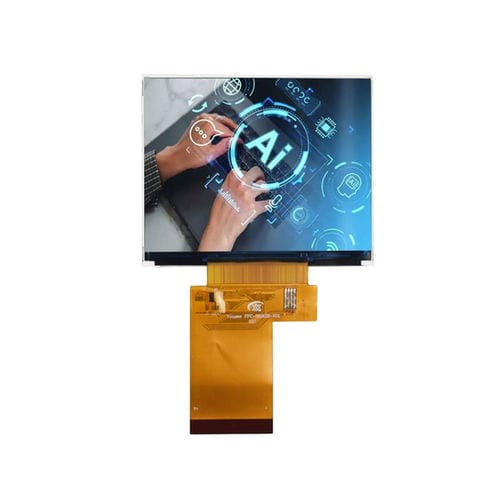

TFT LCDディスプレイ モジュール YX32005B

TNカラー240 x 320

説明 YX32005B は、240×320 解像度、a-Si 透過型 TFT、ドライバIC に ST7789V を採用した 3.2インチ TFT LCD モジュールです。安定した輝度と鮮明な表示を提供し、産業用制御パネル、ハンドヘルド端末、組込みHMI に適しています。

主な特長

• 表示サイズ：3.2インチ
• 解像度：240 (RGB) × 320
• ドライバIC：ST7789V
• インターフェース：4線式 SPI
• LCD 種類：a-Si TFT、透過型（ポジティブ）
• 視野方向：TN、12時（正面視に最適化）

基本仕様表示サイズ：3.2インチ
LCD 種類：a-Si TFT、透過型（ポジティブ）
解像度：240 (RGB) × 320
有効表示領域：48.60 × 64.80 mm
外形寸法：53.60 × 76.00 × 2.45 mm
画素ピッチ：0.2025 × 0.2025 mm
視野方向：TN、12時
ドライバIC：ST7789V
インターフェース：4線式 SPI

光学特性解像度：240 × 320
コントラスト比：500 : 1
色域：60%
輝度均一性：80%
視野角 (CR ≥ 10)：左45° / 右45° / 上45° / 下20°
応答速度：16 ms

動作条件動作温度：-20°C ～ +70°C
保存温度：-30°C ～ +80°C
湿度：≤ 90% RH (60°C)

技術仕様

• 型番：YX32005B
• 表示サイズ：3.2インチ
• 解像度：240 (RGB) × 320 ピクセル
• 有効表示領域：48.60 × 64.80 mm
• 外形寸法：53.60 × 76.00 × 2.45 mm
• 画素ピッチ：0.2025 × 0.2025 mm
• LCD 種類：a-Si TFT、透過型（ポジティブ）
• 視野方向：TN、12時（正面視に最適化）
• ドライバIC：ST7789V
• インターフェース：4線式 SPI
• コントラスト比：500:1
• 色域：60%
• 輝度均一性：80%
• 視野角 (CR ≥ 10)：L45° / R45° / U45° / D20°
• 応答速度：16 ms
• 動作温度範囲：-20°C ～ +70°C
• 保存温度範囲：-30°C ～ +80°C
• 最大保存湿度：≤ 90% RH (60°C)
• 推奨用途：産業用制御パネル、ハンドヘルド端末、組込みHMIシステム
