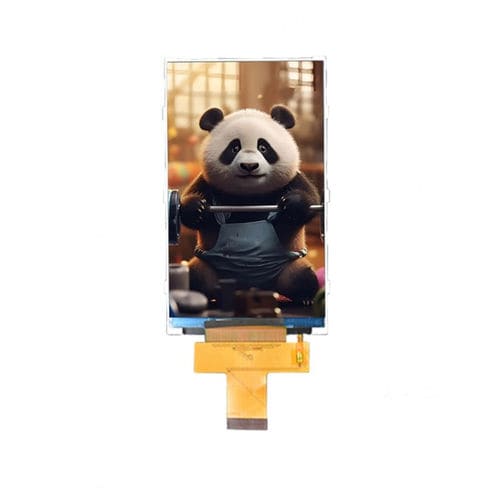

TFT LCDディスプレイ モジュール YX43022A

IPS方式カラー800 x 480

製品概要
YX43022A (Yousee) は、800×480（WVGA）解像度およびLVDSインターフェースを備えた4.3" IPS TFT液晶表示モジュールです。産業用制御システム、組込み端末、医療機器、プロフェッショナルなHMI用途向けに設計されています。IPS技術とAll-O’Clockの広視野角により、どの方向から見ても色再現が安定し、画像品質が一定に保たれます。ドライバICにST7262を採用し、高速かつ低ノイズのLVDS信号伝送に対応します。4.3"のコンパクトサイズと500 cd/m²の輝度により、屋内および準屋外機器での視認性と表示性能が要求される用途に適します。

基本仕様
項目 — 仕様
表示サイズ — 4.3 inch
LCDタイプ — IPS TFT-LCD、透過型
解像度 — 800 (RGB) × 480
有効表示領域 — 95.04 × 53.86 mm
外形寸法 — 105.4 × 67.15 × 3.0 mm
画素ピッチ — 0.1926 × 0.1926 mm
視野方向 — All-O’Clock
ドライバIC — ST7262
インターフェース — LVDS

機械図面
取付けおよび組込みの参照用に、機械図面と寸法図を提供します。

光学特性
項目 — 代表値
解像度 — 800 × 480
コントラスト比 — 800 : 1
色域 — 60%
輝度 — 500 cd/m²
輝度均一性 — 80%
視野角 (CR ≥ 10) — 80°（全方向）
応答時間 — 25 ms

動作条件
項目 — 範囲
動作温度 — -20°C ~ +70°C
保管温度 — -30°C ~ +80°C
湿度 — ≤ 90% RH (60°C)

仕様／技術特性

• 型番: YX43022A
• 表示サイズ: 4.3 inch
• 解像度: 800 (RGB) × 480 (WVGA)
• LCDタイプ: IPS TFT-LCD、透過型
• インターフェース: LVDS
• ドライバIC: ST7262
• 有効表示領域: 95.04 × 53.86 mm
• 外形寸法: 105.4 × 67.15 × 3.0 mm
• 画素ピッチ: 0.1926 × 0.1926 mm
• コントラスト比: 800:1
• 色域: 60%
• 輝度: 500 cd/m²
• 輝度均一性: 80%
• 視野角: All-O’Clock、80°（全方向）
• 応答時間: 25 ms
• 動作温度: -20°C ~ +70°C
• 保管温度: -30°C ~ +80°C
• 湿度: ≤ 90% RH (60°C)
