Motor sem escovas CW42BLB38-16L218-00
CCtrifásicoBLDC

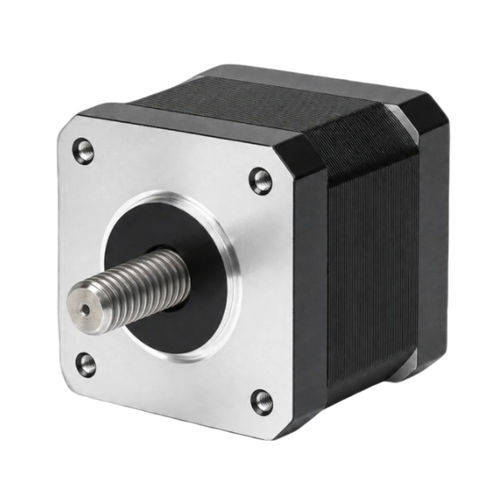

Motor sem escovas - CW42BLB38-16L218-00 - NEOTON MOTOR - CC / trifásico / BLDC
Motor sem escovas - CW42BLB38-16L218-00 - NEOTON MOTOR - CC / trifásico / BLDC
Guardar nos favoritos
Comparar
Mais informações no site da NEOTON MOTOR

Características

Tipo
CC, trifásico, sem escovas, BLDC
Tensão
24 V
Construção
NEMA 17
Número de polos
8 polos
Aplicações
industrial, para robótica, para robô colaborativo, para transportador, para instrumento de medição, para atuador elétrico, para gimbal
Potência

16 W
(0,02 hp)

Intensidade de corrente

1,24 A

Torque

MÁX: 0,17 Nm
(0,125386 ft.lb)

MÍN: 0,085 Nm
(0,062693 ft.lb)

Velocidade de rotação

MÁX: 2.300 rpm
(14.451,3262 rad.min-1)

MÍN: 1.800 rpm
(11.309,7336 rad.min-1)

Diâmetro

42 mm
(1,65 in)

Descrição

Visão geral do produto
O CW42BLB38-16L218-00 é um motor brushless DC (BLDC) trifásico de 42 mm (NEMA 17) projetado para automação industrial, robótica e controlo de movimento de precisão. Potência nominal: 16 W; tensão nominal: 24 ±10% VDC; velocidade nominal: 1800 RPM. Estrutura compacta de 42 mm com 8 polos adequada para aplicações de pequeno formato.

Destaques
  • Potência nominal 16 W
  • Tensão de alimentação 24 ±10% VDC
  • Binário nominal 0,085 Nm a 1800 RPM
  • Tamanho do quadro 42 mm (NEMA 17)
  • Projeto BLDC trifásico para funcionamento suave


Especificações elétricas
Polos: 8
Fases: 3
Tensão nominal: 24 ±10% VDC
Potência nominal: 16 W
Velocidade nominal: 1800 RPM
Binário nominal: 0,085 Nm
Corrente nominal: 1,24 A
Velocidade máxima: 2300 RPM
Binário máximo: 0,17 Nm
Constante de tensão: 5,9 ±5% V/kRPM
Resistência de linha: 4,3 ±5% Ω (20°C)
Indutância de linha: 2,0 ±10% mH
Resistência de isolamento: 100 MΩ @ 500 VDC
Classe de isolamento: B (130°C)
Peso: 0,3 kg
Tamanho do quadro: 42 mm (NEMA 17)
Número da peça: CW42BLB38-16L218-00

Mecânica e desempenho
Desenho mecânico e curva torque-velocidade disponíveis para o modelo CW42BLB38-16L218-00 para apoiar montagem, integração e dimensionamento do sistema.

Aplicações típicas
  • Automação industrial etransportadores
  • Robótica e robôs colaborativos
  • Posicionamento de precisão e instrumentação
  • Sistemas de servo, gimbals e pequenos atuadores


Pedido e referência
Referência: CW42BLB38-16L218-00. Peso: 0,3 kg. Contacte o fornecedor para opções de bobinagem, conectores e fixações.
