Motor sem escovas CW42BLB38-26L240-03
CCtrifásico24 V

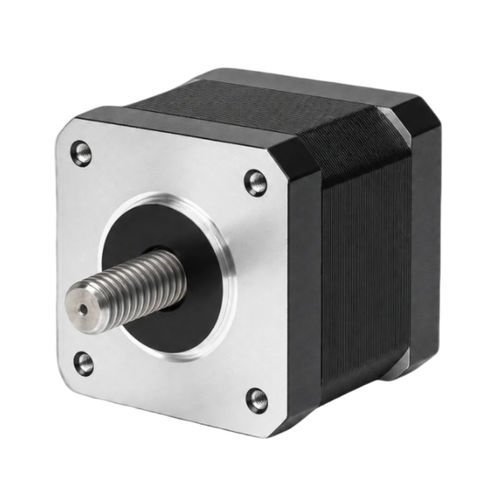

Motor sem escovas - CW42BLB38-26L240-03 - NEOTON MOTOR - CC / trifásico / 24 V
Motor sem escovas - CW42BLB38-26L240-03 - NEOTON MOTOR - CC / trifásico / 24 V
Guardar nos favoritos
Comparar
Mais informações no site da NEOTON MOTOR

Características

Tipo
CC, trifásico, sem escovas
Tensão
24 V
Construção
NEMA 17
Número de polos
8 polos
Aplicações
industrial, para robótica
Outras características
de precisão
Potência

0,03 kW
(0,04 hp)

Intensidade de corrente

1,7 A

Torque

0,063 Nm
(0,046466 ft.lb)

Diâmetro

42 mm
(1,65 in)

Temperatura de operação

MÍN: -20 °C
(-4 °F)

MÁX: 50 °C
(122 °F)

Descrição

Visão geral
O CW42BLB38-26L240-03 é um motor DC brushless trifásico em carcaça de 42 mm (NEMA 17) para automação industrial, robótica e controlo de movimento de precisão. Potência nominal 26 W com alimentação 24 VDC ±10% e velocidade nominal de 4000 RPM.

Principais destaques
  • Potência nominal 26 W
  • Tensão de alimentação 24 VDC ±10%
  • Binário nominal 63 mN·m a 4000 RPM
  • Carcaça 42 mm (NEMA 17)
  • Projeto brushless trifásico para movimento preciso e uniforme


Especificações resumidas
Potência nominal: 26 W
Tensão nominal: 24 VDC ±10%
Velocidade nominal: 4000 RPM
Binário nominal: 63 mN·m
Corrente nominal: 1,7 A
Carcaça: 42 mm (NEMA 17)
Velocidade máxima: 4800 RPM
Binário máximo: 200 mN·m

Especificações elétricas (selecionadas)
Pólos: 8 Pólos
Fases: 3
Constante de tensão: 3,4 Vrms/kRPM
Resistência de linha: 1,5 ±5% Ω (20°C)
Indutância de linha: 0,6 ±10% mH
Resistência de isolamento: 100 MΩ @ 500 V
Classe de isolamento: B (130°C)
Temperatura de operação: -20 ~ +50 °C
Inércia rotacional: 24 g·cm²
Número da peça: CW42BLB38-26L240-03

Observações
Inclui desenho mecânico e curva par-velocidade específicos para o modelo CW42BLB38-26L240-03.

Especificações técnicas
  • Número da peça: CW42BLB38-26L240-03
  • Carcaça: 42 mm (NEMA 17)
  • Potência nominal: 26 W
  • Tensão nominal: 24 VDC ±10%
  • Velocidade nominal: 4000 RPM
  • Binário nominal: 63 mN·m
  • Corrente nominal: 1,7 A
  • Velocidade máxima: 4800 RPM
  • Binário máximo: 200 mN·m
  • Pólos: 8
  • Fases: 3
  • Constante de tensão: 3,4 Vrms/kRPM
  • Resistência de linha: 1,5 ±5% Ω (20°C)
  • Indutância de linha: 0,6 ±10% mH
  • Resistência de isolamento: 100 MΩ @ 500 V
  • Classe de isolamento: B (130°C)
  • Temperatura de operação: -20 ~ +50 °C
  • Inércia rotacional: 24 g·cm²
