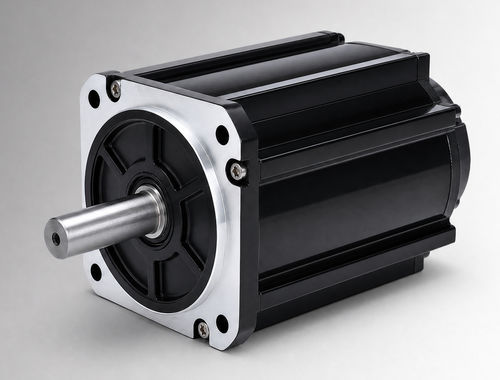

Motor sem escovas CW130BLBT-19020-L5-H

CCBLDC72 V

Resumo do produto
O CW130BLBT-19020-L5-H é um motor brushless DC (BLDC) com caixa de 130 mm, nominal 4000 W, 72 VDC, 19 N·m a 2000 rpm. Destinado à avaliação OEM e integração de sistema em acionamentos de bombas eletro-hidráulicas, funções móveis e projetos de atualização de motores com escovas, pode ser aplicado em equipamentos industriais compactos e acionamentos auxiliares quando tensão, carga, ciclo de trabalho, interface de instalação e condições ambientais do projeto forem confirmadas.

Destaques

• Potência nominal 4000 W
• Tensão nominal 72 VDC
• Torque nominal 19 N·m a 2000 rpm
• Corrente nominal 65±10% Arms

Especificações rápidas

• Potência nominal: 4000 W
• Tensão nominal: 72 VDC
• Torque nominal: 19 N·m
• Velocidade nominal: 2000 rpm
• Corrente nominal: 65±10% Arms
• Tamanho do quadro: 130 mm

Especificações elétricas e mecânicas

• Constante de torque: 0,29±10% N·m/A
• Inércia do rotor: 25,2±10% kg·m² × 10⁻⁴
• Fem inversa: 17,7±10% V/krpm
• Indutância de linha: não especificada; tolerância ±10%
• Resistência de linha: não especificada; tolerância ±10%
• Comprimento do corpo (L): 181 mm
• Comprimento com freio (LB): 221 mm
• Peso: 14 kg (padrão) / 15,8 kg (com freio)
• Feedback: Hall magnético; Hall + encoder incremental de 2500 linhas (opcional)
• Resistência de isolamento: DC 500 V, >20 MΩ (Classe F)
• Rigidez dielétrica: 800 VAC / 1 s / 5 mA
• Ambiente de operação: -20 a 40 °C (opção -40 a 40 °C); umidade 20–80% UR (sem condensação); altitude <1000 m
• Classe de proteção: IP54 (IP65 opcional)
• Número da peça: CW130BLBT-19020-L5-H

Ilustrações técnicas disponíveis

• Desenho mecânico — estrutura padrão 130 mm (imagem fornecida)
• Desenho mecânico — estrutura 130 mm refrigerada por ventoinha (imagem fornecida)
• Curvas torque-velocidade (imagem fornecida)

Especificações técnicas

• Modelo / Número da peça: CW130BLBT-19020-L5-H
• Tamanho do quadro: 130 mm
• Potência nominal: 4000 W
• Tensão nominal: 72 VDC
• Torque nominal: 19 N·m
• Velocidade nominal: 2000 rpm
• Corrente nominal: 65±10% Arms
• Constante de torque: 0,29±10% N·m/A
• Fem inversa: 17,7±10% V/krpm
• Inércia do rotor: 25,2±10% kg·m² × 10⁻⁴
• Comprimento do corpo (L): 181 mm; com freio (LB): 221 mm
• Peso: 14 kg (padrão) / 15,8 kg (com freio)
• Opções de feedback: Hall magnético; Hall + encoder incremental de 2500 linhas (opcional)
• Isolamento: DC 500 V, >20 MΩ (Classe F)
• Rigidez dielétrica: 800 VAC / 1 s / 5 mA
• Ambiente de operação: -20 a 40 °C (opção -40 a 40 °C); umidade 20–80% UR (sem condensação); altitude abaixo de 1000 m
• Classe de proteção: IP54 (IP65 opcional)
