Motor sem escovas CW130BLBT-05030-L6-H
CCBLDC96 V

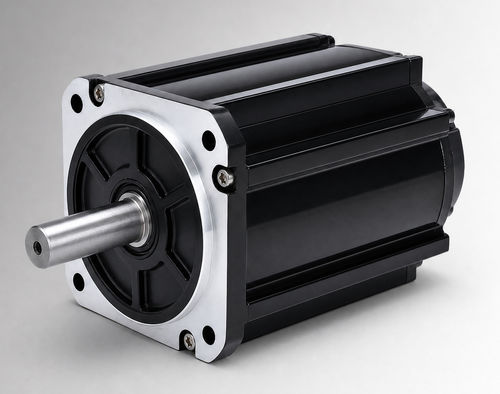

Motor sem escovas - CW130BLBT-05030-L6-H - NEOTON MOTOR - CC / BLDC / 96 V
Motor sem escovas - CW130BLBT-05030-L6-H - NEOTON MOTOR - CC / BLDC / 96 V
Motor sem escovas - CW130BLBT-05030-L6-H - NEOTON MOTOR - CC / BLDC / 96 V - imagem - 2
Motor sem escovas - CW130BLBT-05030-L6-H - NEOTON MOTOR - CC / BLDC / 96 V - imagem - 3
Motor sem escovas - CW130BLBT-05030-L6-H - NEOTON MOTOR - CC / BLDC / 96 V - imagem - 4
Guardar nos favoritos
Comparar
Mais informações no site da NEOTON MOTOR

Características

Tipo
CC, sem escovas, BLDC
Tensão
96 V
Construção
com freio, compacto, com encoder
Grau de proteção
IP54, IP65
Arrefecimento
de ventilação forçada
Aplicações
industrial
Outras características
com motor CC sem escovas
Potência

1,55 kW
(2,11 hp)

Intensidade de corrente

MÁX: 19,25 A

MÍN: 15,75 A

Torque

5 Nm
(3,687811 ft.lb)

Velocidade de rotação

3.000 rpm
(18.849,5559 rad.min-1)

Diâmetro

130 mm
(5,12 in)

Temperatura de operação

MÁX: 40 °C
(104 °F)

MÍN: -20 °C
(-4 °F)

Descrição

Visão geral do produto
O CW130BLBT-05030-L6-H é um motor BLDC com moldura de 130 mm que fornece 1550 W a 96 VDC. O binário nominal é de 5 N·m a 3000 rpm. Projetado para avaliação OEM e integração em sistemas, indicado para acionamentos eletro-hidráulicos, funções móveis e atualização de sistemas DC com escovas. Também pode ser aplicado em equipamentos industriais compactos e acionamentos auxiliares após validação de tensão, carga, ciclo de trabalho, interface de montagem e condições ambientais do projeto.

Destaques
  • Potência nominal: 1550 W
  • Tensão nominal: 96 VDC
  • Binário nominal: 5 N·m @ 3000 rpm
  • Corrente nominal: 17,5±10% Arms
  • Tamanho da estrutura: 130 mm
  • Feedback opcional: Hall / Hall + encoder incremental 2500 linhas
  • Proteção: IP54 padrão (IP65 opcional)


Especificações elétricas e mecânicas
  • Número de peça: CW130BLBT-05030-L6-H
  • Potência nominal: 1550 W
  • Tensão nominal: 96 VDC
  • Binário nominal: 5 N·m
  • Velocidade nominal: 3000 rpm
  • Corrente nominal: 17,5±10% Arms
  • Constante de binário: 0,27±10% N·m/A
  • Inércia do rotor: 12±10% ×10⁻⁴ kg·m²
  • Back EMF: 15,6±10% V/krpm
  • Indutância de linha: 0,25±10% mH
  • Resistência de linha: 0,024±10% Ω
  • Comprimento do corpo (L): 119 mm
  • Comprimento com freio (LB): 166 mm
  • Peso: 6 kg (padrão) / 7,8 kg (com freio)
  • Feedback: Hall ou Hall + encoder incremental 2500 linhas (opcional)
  • Resistência de isolamento: DC 500 V, >20 MΩ (Classe F)
  • Rigidez dielétrica: 800 VAC / 1 s / 5 mA


Desenhos mecânicos e gráficos
  • Desenho mecânico — estrutura padrão 130 mm
  • Desenho mecânico — estrutura 130 mm com refrigeração por ventoinha
  • Curva torque‑velocidade (gráfico específico do produto)


Folha de dados do produto
ID da folha: CW130BLBT-05030-L6-H (folha técnica do fabricante disponível para download).

Ambiente de operação e proteção
  • Temperatura de operação: -20 a 40°C (opcional -40 a 40°C)
  • Umidade: 20% a 80% UR (sem condensação)
  • Altitude: recomendada abaixo de 1000 m (pode haver derating além dos limites de temperatura/altitude)
  • Classe de proteção: IP54 padrão (IP65 opcional)
