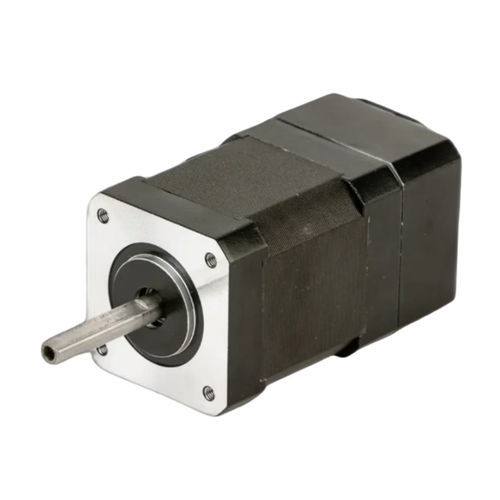

Motor com comutação eletrônica CW42BLB70-78L240-00

CCtrifásicoBLDC

Visão geral do produto
O CW42BLB70-78L240-00 é um motor DC sem escovas trifásico de 42 mm (NEMA 17) projetado para automação industrial, robótica e aplicações de controle de movimento de precisão. Classificado em 78 W, 24 VDC ±10%, velocidade nominal 4000 RPM e torque nominal de 0,188 Nm a 4000 RPM, oferece uma solução compacta para tarefas de posicionamento e atuação de média potência.

Destaques

• Potência nominal 78 W
• Alimentação 24 VDC ±10%
• Torque nominal 0,188 Nm a 4000 RPM
• Tamanho de quadro 42 mm (NEMA 17)
• Projeto trifásico sem escovas para operação suave

Especificações rápidas
Potência nominal — 78 W
Tensão nominal — 24 VDC ±10%
Velocidade nominal — 4000 RPM
Torque nominal — 0,188 Nm
Corrente nominal — 4,3 A
Tamanho de quadro — 42 mm (NEMA 17)

Especificações elétricas
Pólos — 8 pólos
Fases — 3
Tensão nominal — 24 VDC ±10%
Potência nominal — 78 W
Velocidade nominal — 4000 RPM
Torque nominal — 0,188 Nm
Corrente nominal — 4,3 A
Velocidade máx. — 4800 RPM
Torque máx. — 0,56 Nm
Constante de tensão — 3,5 Vrms/kRPM
Resistência de linha — 0,46 ±5% Ω (20°C)
Indutância de linha — 0,26 ±10% mH
Resistência de isolamento — 100MΩ @ 500V
Classe de isolamento — B 130°C
Temperatura de operação — -20 ~ +50 °C
Método de controle — Tensão de controle 5~24 VDC
Tamanho de quadro — 42 mm (NEMA 17)
Número da peça — CW42BLB70-78L240-00

Desenhos mecânicos e curva torque-velocidade
Desenho mecânico e curva de torque-velocidade são fornecidos para esta peça para auxiliar na integração e seleção.

Especificações técnicas

• Número da peça: CW42BLB70-78L240-00
• Modelo / Denominação: motor DC sem escovas 42 mm (NEMA 17)
• Potência nominal: 78 W
• Tensão nominal: 24 VDC ±10%
• Velocidade nominal: 4000 RPM
• Torque nominal: 0,188 Nm
• Corrente nominal: 4,3 A
• Velocidade máx.: 4800 RPM
• Torque máx.: 0,56 Nm
• Constante de tensão: 3,5 Vrms/kRPM
• Resistência de linha: 0,46 ±5% Ω (20°C)
• Indutância de linha: 0,26 ±10% mH
• Resistência de isolamento: 100MΩ @ 500V
• Classe de isolamento: B 130°C
• Temperatura de operação: -20 ~ +50 °C
• Método de controle: Tensão de controle 5~24 VDC
• Pólos: 8
• Fases: 3
• Tamanho de quadro: 42 mm (NEMA 17)
