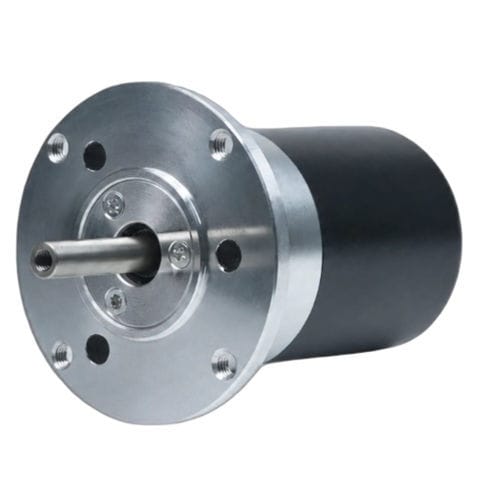

Motor CC CW57BLMA74-100L2110-00

trifásicotrifásicoBLDC

Visão geral
O CW57BLMA74-100L2110-00 é um motor DC sem escovas trifásico de 57mm (NEMA 23) que fornece 100W a 24VDC (±10%) e atinge 11000 RPM. Projetado para automação industrial, robótica e controlo de movimento de precisão, facilita a integração compacta e o desempenho em altas velocidades.

Destaques

• Potência nominal 100W
• Tensão de alimentação 24VDC ±10%
• Torque nominal 86 mN·m a 11000 RPM
• Tamanho de quadro 57mm (NEMA 23)
• Projeto brushless trifásico para operação suave

Resumo
Potência nominal | 100W
Tensão nominal | 24VDC ±10%
Velocidade nominal | 11000RPM
Torque nominal | 86 mN·m
Corrente nominal | 5A
Tamanho de quadro | 57mm (NEMA 23)

Ficha técnica
CW57BLMA74-100L2110-00

Especificações elétricas
Parâmetro | Valor
Pólos | 3
Fases | 3
Tensão nominal | 24VDC ±10%
Potência nominal | 100W
Velocidade nominal | 11000RPM
Torque nominal | 86 mN·m
Corrente nominal | 5A
Resistência de linha | 0.087 ±5% Ω a 20°C
Indutância de linha | 0.08 ±10% mH
Resistência de isolamento | 100 MΩ a 500 VDC
Classe de isolamento | B (130°C)
Método de controlo | Controlo de velocidade
Tamanho de quadro | 57mm (NEMA 23)
Número da peça | CW57BLMA74-100L2110-00

Mecânica e desempenho
Desenho mecânico e curva par-velocidade são fornecidos para a série de motores BLDC de 57mm para auxiliar a integração e avaliação de desempenho.

Especificações técnicas

• Modelo / Número da peça: CW57BLMA74-100L2110-00
• Tamanho de quadro: 57mm (NEMA 23)
• Potência nominal: 100W
• Tensão nominal: 24VDC ±10%
• Velocidade nominal: 11000 RPM
• Torque nominal: 86 mN·m
• Corrente nominal: 5 A
• Pólos: 3
• Fases: 3
• Resistência de linha: 0.087 ±5% Ω a 20°C
• Indutância de linha: 0.08 ±10% mH
• Resistência de isolamento: 100 MΩ a 500 VDC
• Classe de isolamento: B (130°C)
• Método de controlo: Controlo de velocidade
