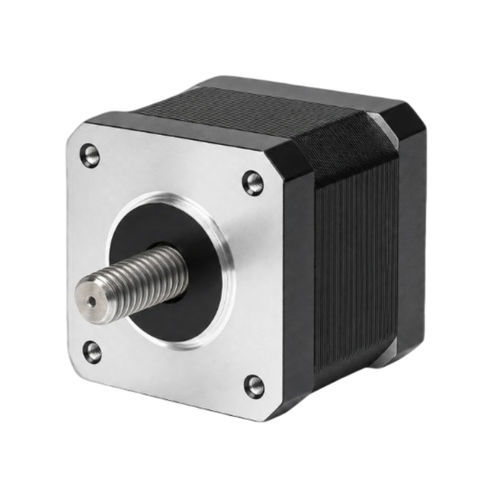

Motor CC CW42BLB38-26L240-02

trifásicoBLDC24 V

Visão geral do produto
O CW42BLB38-26L240-02 é um motor DC brushless trifásico no formato 42 mm (NEMA 17). Fornece potência nominal de 26 W com alimentação de 24 ±10% VDC, velocidade nominal de 4000 RPM e torque nominal de 0,063 Nm. Projetado para automação industrial, robótica e controlo de movimento de precisão.

Destaques

• Potência nominal: 26 W
• Tensão de alimentação: 24 ±10% VDC
• Torque nominal: 0,063 Nm a 4000 RPM
• Formato: 42 mm (NEMA 17)
• Projeto brushless 3 fases, 8 pólos
• Velocidade máx.: 4800 RPM; Torque máx.: 0,2 Nm
• Corrente nominal: 1,5 A; Peso: 0,3 kg

Especificações elétricas

• Número de peça: CW42BLB38-26L240-02
• Potência nominal: 26 W
• Tensão nominal: 24 ±10% VDC
• Velocidade nominal: 4000 RPM
• Torque nominal: 0,063 Nm
• Corrente nominal: 1,5 A
• Velocidade máx.: 4800 RPM
• Torque máx.: 0,2 Nm
• Constante de tensão: 3,4 ±5% V/kRPM
• Resistência de linha: 1,5 ±5% Ω (20°C)
• Indutância de linha: 0,9 ±10% mH
• Resistência de isolamento: 100 MΩ @ 500 VDC
• Classe de isolamento: B (130°C)
• Pólos: 8; Fases: 3
• Peso: 0,3 kg

Mecânica e desempenho
Desenho mecânico e curva de torque‑velocidade disponíveis para o modelo CW42BLB38-26L240-02. Montagem típica em flange NEMA 17 com opções padrão de eixo. Consultar a folha técnica para detalhes sobre conectores, dimensões do eixo e limites térmicos/operacionais.

Aplicações

• Automação industrial e equipamento de montagem
• Robótica colaborativa e industrial
• Sistemas de posicionamento e controlo de movimento de precisão
• Pequenos acionamentos para embalagem e correias transportadoras

Informações de encomenda
Referencie o número de peça CW42BLB38-26L240-02 ao encomendar e confirme tensão de alimentação, conector e opções de eixo com o fornecedor.
